[分享]公钥密码芯片整体框架图

发表于: 2011-12-12 14:53 7117

[分享]公钥密码芯片整体框架图

lilianjie

2011-12-12 14:53

7117

协处理器接口
协处理器接口模块，负责协处理器以及RAM 和外部的
数据交换，当接收的是读写命令时，接口模块直接对RAM
操作，当接收到的为模乘、模加、模减命令时，在协处理空
闲的时候，接口模块则把命令传递给协处理器，一般情况下，
外部环境都是在检测到协处理空闲的时候再发送操作命令，
这样从协处理器运算结束到下一次运算开始需要等待相当长
的时间，会大大降低协处理的性能。为了克服这一弱点，在
接口模块中加入了16×4 的FIFO，这样所有的模乘、模加、
模减命令，都先存储在FIFO 中，在FIFO 非空的情况下，当
接口模块检测到协处理空闲时就会从FIFO 中取出一条指令
送到协处理器模块，让协处理器始终处于运转状态，而外边
不再检测协处理器是否空闲，只要检测到FIFO 不是满的，
就可以把需要的指令送到接口模块，所有的运算指令发送完
毕以后，外部检测FIFO 是否为空，当为空的时候再检测协
处理器是否处于空闲状态，当协处理器处于空闲状态时，说

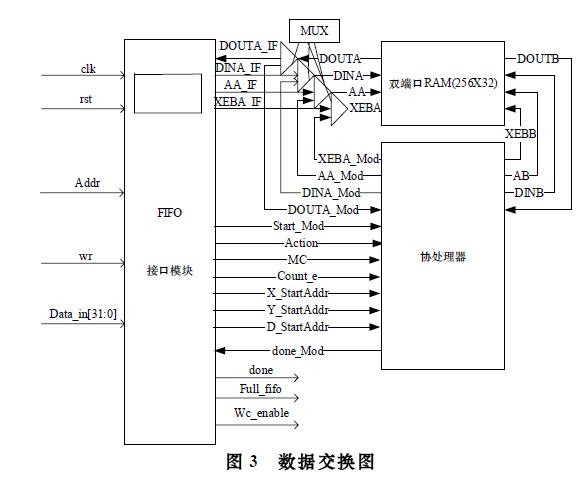

明所有运算结束，可以从RAM 中取出结果。协处理，接口
模块，RAM 的数据交换如图3 所示。

威胁源动机分为3 个级别：TM 为h 表示威胁源具有强
烈动机；TM 为m 表示威胁源动机较大；TM 为l 表示威胁源
动机小。事件分为两个级别：I 为y 表示威胁利用脆弱点导致
过安全事件，且未采取与脆弱点对应的控制措施；I 为n 表
示这样的事件未发生或发生过但已采取控制措施。脆弱点被
利用的容易度也分为3 个级别：C 为h，脆弱点极易被利用，
无专业知识的人员就可以实施攻击；C 为m，脆弱点可以被
利用，但需具备专业知识；C 为l，脆弱点很难被利用，必须
具备特定环境的特定知识。

[培训]内核驱动高级班，冲击BAT一流互联网大厂工作，每周日13:00-18:00直播授课

上传的附件：

1.JPG （26.17kb，208次下载）
2.JPG （20.01kb，208次下载）
3.JPG （33.93kb，209次下载）

收藏・2

免费・0

支持

最新回复 (4)
lilianjie 雪币： 433 活跃值： (45) 能力值： ( LV4，RANK：50 ) 在线值：发帖 141 回帖 549 粉丝 1 关注私信	lilianjie 1 2 楼 5dbK9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8Y4N6%4N6#2)9J5k6h3c8G2j5K6R3^5i4K6u0W2j5$3!0E0i4K6u0r3M7q4)9J5k6o6l9I4y4o6V1K6y4K6x3@1z5o6R3J5i4K6u0W2K9s2c8E0L8l9`.`. 密钥分散算法简称Diversify，是指将一个双长度的密钥MK，对分散数据进行处理，推导出一个双长度的密钥DK。推到DK左半部分的方法是： 1、将分散数据的最右8个字节作为输入数据； 2、将MK作为加密密钥； 3、用MK对输入数据进行3DES运算；推到DK右半部分的方法是： 1、将分散数据的最右8个字节求反，作为输入数据； 2、将MK作为加密密钥； 3、用MK对输入数据进行3DES运算；在密钥管理方面，智能卡根据注入其中的客户端ID号，利用Diversify密钥分散算法生成客户端主密钥。在与密码服务器进行通信时，服务器取得其ID号，同样利用密钥分散算法生成客户端主密钥，再利用客户端主密钥加密附带工作密钥的签到回应报文传回客户端，客户端的智能卡解密得到工作密钥，利用工作密钥调用相应算法完成加解密及消息完整性验证 f65K9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8X3c8G2N6$3&6D9L8$3q4V1i4K6u0W2j5%4y4V1L8W2)9J5k6h3&6W2N6q4)9J5c8X3c8W2N6r3q4A6L8q4)9J5c8Y4y4G2L8X3q4Z5M7X3W2Q4x3V1j5K6z5o6f1^5x3e0p5K6 11cK9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8Y4N6%4N6#2)9J5k6h3q4@1M7$3g2U0i4K6u0W2j5$3!0E0i4K6u0r3N6i4y4Q4x3V1k6U0M7Y4W2H3N6r3!0Y4M7X3q4H3K9r3W2U0i4K6u0V1j5h3I4Y4L8%4u0A6N6r3S2E0i4K6u0V1N6X3q4D9K9h3c8S2N6r3W2G2L8W2)9J5k6r3y4W2M7Y4c8A6k6X3W2U0j5i4c8W2M7#2)9J5k6h3S2@1L8h3H3`. 密码算法测评 atsec所提供的服务 atsec在NIST密码算法验证体系（Cryptographic Algorithm Validation Scheme）下提供如下算法测评对称密钥加密算法： AES；Triple（三倍） DES；Skipjack 非对称密钥加密算法： DSA; RSA (ANSI X9.31, PKCS#1 v2.1); Elliptic Curve DSA (ANSI X9.62) 安全哈希算法标准 (SHA-1, SHA-224, SHA-256, SHA-384, SHA-512) 随机数发生器（RNG：Random Number Generator）算法： FIPS 186-2 附录 3.1 和 3.2 ；ANSI X9.31 附录 A.2.4 ，ANSI X9.62，附录 A.4 消息认证算法： CCM；HMAC-SHA1，-SHA256，-SHA384，-SHA512 - RC4 atsec实验室提供以下非FIPS认可的算法的测试：（未经过NIST验证的） RC4 CRC DES MAC Blowfish 上传的附件： RSA_ECC密码协处理器的硬件实现.pdf （1.16MB，42次下载）密码芯片电磁信息泄漏评估方法研究.pdf （721.26kb，62次下载） 2011-12-12 14:54 0
nineB 雪币： 19 活跃值： (40) 能力值： ( LV6，RANK：90 ) 在线值：发帖 9 回帖 61 粉丝 0 关注私信	nineB 2 3 楼何德彪，孙金龙？楼主是武大密码研究中心的吗？大学的时候做RSA协处理器的时候也是问了何德彪很多问题 2011-12-12 16:48 0
lilianjie 雪币： 433 活跃值： (45) 能力值： ( LV4，RANK：50 ) 在线值：发帖 141 回帖 549 粉丝 1 关注私信	lilianjie 1 4 楼武大密码研究中心论坛上过，论坛是孙金龙的吗？ 2011-12-14 12:58 0
nineB 雪币： 19 活跃值： (40) 能力值： ( LV6，RANK：90 ) 在线值：发帖 9 回帖 61 粉丝 0 关注私信	nineB 2 5 楼跟fleshwound一起弄的吧，论坛应该是为密码中心讨论方便开的吧 2011-12-17 14:23 0
