Fundamental, fundamental, fundamental, ...without the fundamental, all those fancy magics won't work.

有经验的程序员都知道源码需要进行编译、链接、封装，然后才能执行。那你知道如何为一块CPU编写并编译程序吗？知道编译后的程序如何写入MCU、并让CPU加载运行的吗？

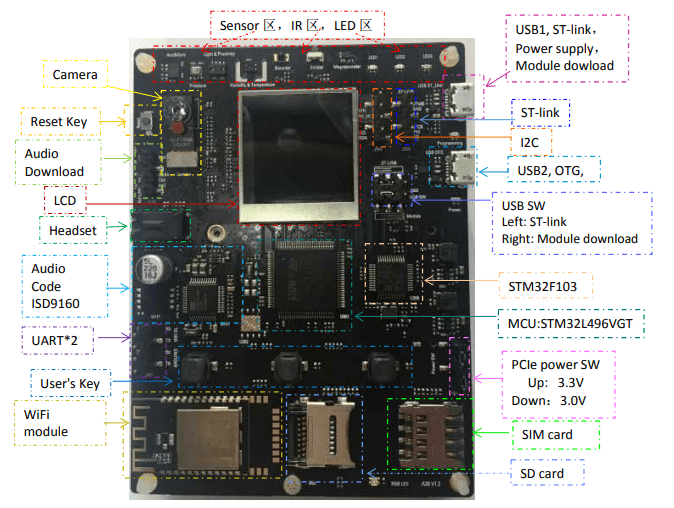

早先收到阿里云提供的Developer kit开发板，对他们的RTOS进行体验，就是下面这款：

不得不说，使用aos全家桶运行、烧写和调试代码都非常方便；而且最近看发现还支持最小化定制裁剪，根据自己的需求下载对应的代码，算是咱256G小硬盘的福音了：）

不过今天不是分析阿里的RTOS(AliOS Things)，也不是把玩这块开发板，而是借助其中的MCU来探索下裸板的开发和运行之路。

在开始为一块MCU编程之前，我们要做的第一件事就是先查看这个MCU的文档。例如，如果我们想写一个helloworld程序，那么就至少需要知道：

对于我们而言，手上的MCU型号是STM32L496VGTx，因此这些大部分都能在stm32l496ae datasheet中查看到。首先，在datasheet中我们知道STM32L496VGTx中的CPU是ARM Cortex-M4，内存SRAM为320KB，内部含有1MB的Flash。

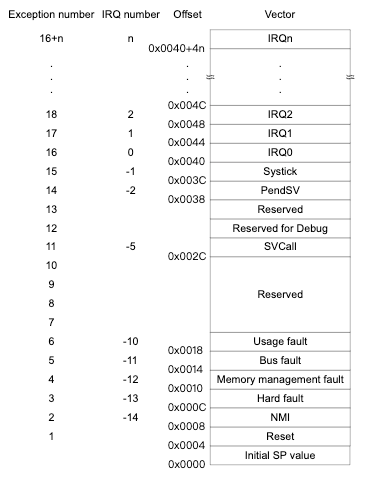

根据ARM的文档中关于Cortex-m4 中断向量表的介绍，我们可以看到保存第一条指令地址的地址为0x0004：

其中0x0000保存的是栈的地址。也就是说，CPU复位之后，会首先将0x0000地址的内容加载到栈寄存器sp中，然后将0x0004地址的内容加载并保存到指令寄存器pc中，然后才开始执行第一条指令。

CPU执行每条指令，本质上包含5步：取指、译码、执行、访存、写回。如果不影响状态，多条指令的5步可以交错，这就称为CPU的流水线，现代CPU都包含多级流水线的设计和其他的优化来提升执行速度。……扯远了，说这个主要是强调一点：CPU实际运行的第一条指令的地址为*(addr *)0x0004。而前面两条"指令"，即加载sp和加载pc，实际上是通过CPU硬件的有限状态机实现的。

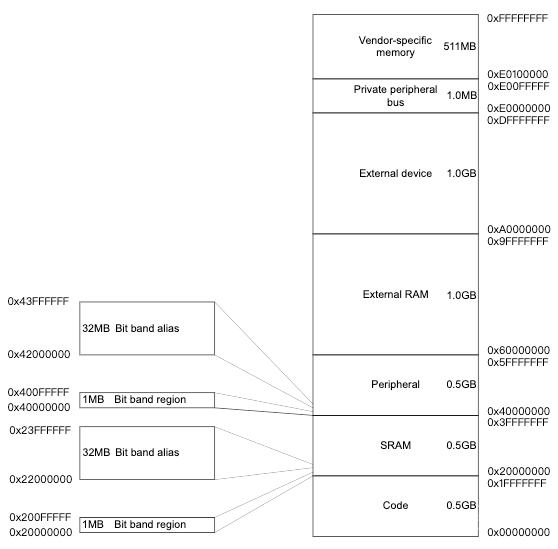

还是在ARM的文档Memory-Model中，可以看到我们的芯片内存映射的结构大致如下：

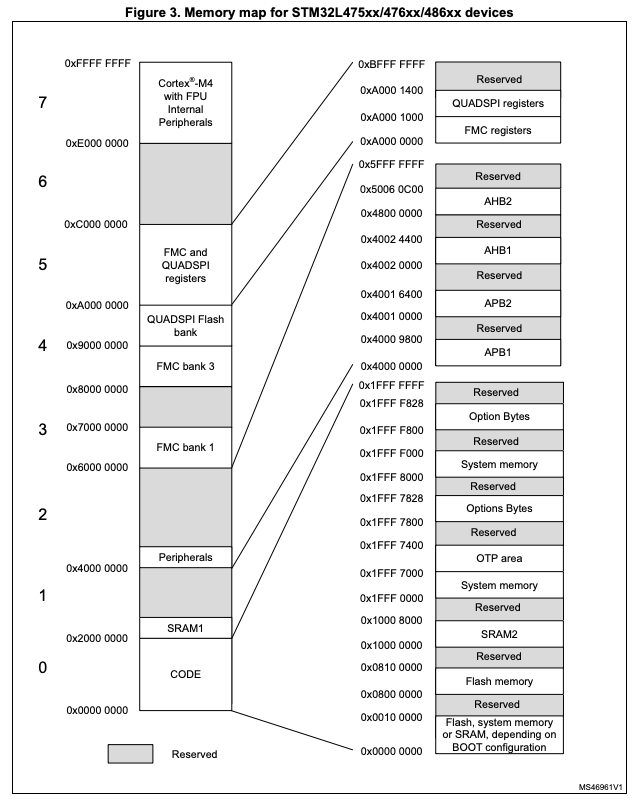

在32位的寄存器下，有大约4GB的寻址空间。其中ARM只定义了一个大概的范围，地址空间的实际映射其实和厂商的设计有比较大的关系。比如在我们的STM32L4 MCU中，实际的映射如下：

需要注意的是flash地址空间，为0x08000000 ~ 0x08100000，大小为0x10000正好是datasheet中所说的1MB。还有就是APB的地址空间，因为APB总线通常是用来控制外设的，比如我们下面会用到的串口(UART)。

Talk is cheap，接下来就是实际的编码，我们的目标是在CPU上电启动后马上打印“HelloWorld”，没有其他多余的操作。

在打印HelloWorld之前，我们先确保MCU能够正常启动并运行我们的代码。为此，需要正确编译和链接我们的程序。根据上面ARM初始化向量表的定义，我们先写个汇编文件startup_m4.s：

Reset_Handler是我们实际运行的第一条指令地址，其地址写在中断向量表的0x04偏移处。对于其他的中断处理程序，我们先简单放一部分到Default_Handler中。

有了代码，还需要链接到对应的地址中，执行这项任务的就是linker脚本。通常我们使用ld时也会调用默认的linker脚本，可以通过ld --verbose命令查看，不过默认的链接脚本无法满足我们的需求，所以根据上面的文档，我们写一个简单的链接脚本m4.ld如下：

编译并链接我们的程序：

最后生成的是ELF程序，为了在裸板上运行，需要将无用的信息去掉，只保留纯粹的代码和数据：

如果想要了解更多链接脚本的语法和含义，可以参考官方的文档——Linker Scripts。

有了starup.bin之后，就可以使用对应的接口写入Flash，对于我们这块开发板引出的接口是ST-LINK，所以可以直接使用stlink程序来写，前面说了Flash地址为0x08000000：

当然，你也可以使用其他工具，比如我最喜欢的OpenOCD。使用openocd需要自己对接口进行适配，其中包含了很多预置的配置，例如对于我们手上的开发板，可以使用以下配置：

值得一提的是，openocd的配置使用的是裁剪过的TCL语言，使用前可以花一两个小时先了解下。

OpenOCD中内置了gdbserver，不过如果你用openOCD+gef进行调试的话，很可能会遇到错误。经过查看代码和相关的资料，我发现openocd的gdbserver会将程序状态字寄存器命名为xPSR而不是传统的cpsr，所以我写了个gdb脚本解决这个问题：

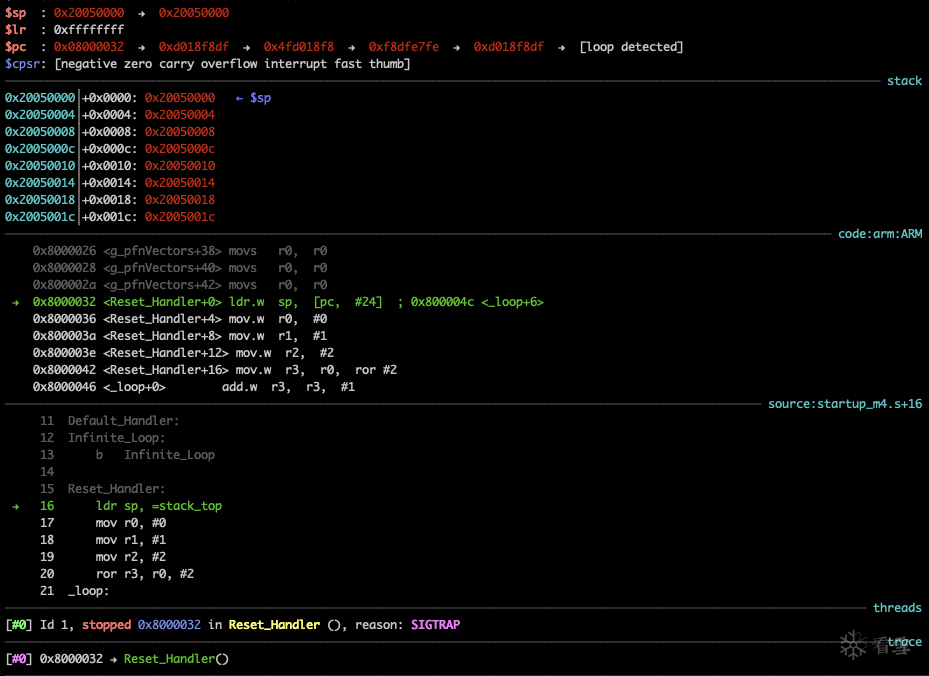

烧写成功后复位使用JTAG接口进行调试，可以看到进入了我们的程序中：

PS：由于我们的大部分中断都没有处理，所以单步调试触发中断后程序很可能跑飞：）

说句题外话，生成的starup.bin就是我们常说的固件，实际上在逆向分析时从flash读出来的数据也就是这个格式，从0x00地址开始。比如，分析这个固件的时候通常使用的方法是：

其他工具也可以用类似的方法将首地址rebase进行分析，但关键是要知道对应芯片的中断向量表定义，这样才能找到真正的入口函数。

现在有了骨架，可以实现真正的功能了。在操作系统中，我们printf("hello world")本质上是经过系统调用让内核把数据写到标准输出，但是在裸板上可没那么方便，一切都要自己操作。

打印数据到串口的功能通过UART实现，而UART是连接在CPU的APB总线上的。在软件上向UART发送数据实际上是通过向APB总线发送数据到UART硬件对应的接口，发送数据的操作通过将APB总线的读写映射为MMIO实现，简单来说就是通过CPU向内存读写数据实现总线上的读写操作。

在前面的图片中我们能看到APB总线的MMIO映射地址为0x40000000，那么UART在哪个地址呢？可以通过STM32的应用文档中查看；或者更简单地，直接查看STM32的驱动文件stm32l496xx.h：

在stm32l496xx中，APB总线连接了6个串口，起始地址分别是：

UART地址空间的定义是：

对应硬件接口：

软件中对UART的读写主要通过对UART本身的寄存器操作实现，例如向串口写一个字节就是：USART->TDR = 0x41，具体的写入内容根据型号有所差异，在STM32F4XX的驱动中相关代码如下：

对于我们STM32L4XX的MCU，在官方的cube中代码实现为stm32l4xx_cube/Drivers/STM32L4xx_HAL_Driver/Src/stm32l4xx_hal_uart.c的HAL_UART_Transmit函数，虽然相对复杂，但本质上也大同小异。

实际上在MCU中printf和puts等函数的实现都是通过逐字节写入UART寄存器实现的。所以我们新建一个c文件并定义最简单的print函数如下：

然后在之前的Reset_Handler稍加修改，令其跳转到我们的主程序执行：

最后编译并重新链接：

监听串口的数据并重新烧写，一个硬核的HelloWorld就完成了！

如果串口是USART而不是UART，那么可能需要经过一些额外的配置，具体可以参考USART vs UART: Know the difference。

在实际工程中，真正进入用户程序之前需要初始化好各个硬件外设，配置好基本的中断处理程序。这部分代码一般是由MCU vendor提供的，作为Bootloader(Boot ROM)固化。当然我们这里是绕过MCU直接针对CPU编写程序，以展示软硬件之间的微妙联系。

本文主要介绍了CPU上电从硬件到软件的启动过程，其中一个关键概念就是中断向量表，这是所有First Stage Bootloader都需要理解和实现的地方。此外还介绍了如何通过控制串口在裸机上实现了一简单的HelloWorld应用，这实际上是一个简化的外设驱动，即通过总线读写外设寄存器来封装外部硬件的调用，这部分代码在内核中也是相当常见的。
