东拼西凑认识WDM驱动程序
-
发表于: 2008-1-3 22:01
-
原文引自：
711K9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8Y4N6%4N6#2)9J5k6h3y4G2k6r3g2H3M7X3!0B7k6h3y4@1i4K6u0W2j5$3!0E0i4K6u0r3d9@1u0Q4x3V1k6K6P5i4y4@1k6h3#2Q4x3V1k6i4c8p5#2Q4y4h3k6p5M7X3W2$3k6i4u0Q4y4h3k6V1k6i4k6W2L8r3!0H3L8h3g2F1N6q4)9J5k6h3q4K6M7s2R3`.
部分注释来自：
Programming the Microsoft Windows Driver Model.pdf
建立你自己的WDM驱动:
所需重要的数据结构：DEVICE_EXTENSION!

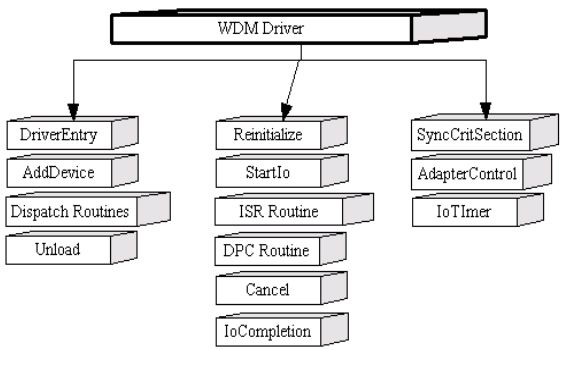

对上图的一些解释：
1.对于 WDM 驱动程序的DriverEntry 例程，其主要工作是把各种函数指针填入驱动程序对象。这些指针为操作系统指明了驱动程序容器中各种子例程的位置。
2.需要对 IRP排队的驱动程序一般都有一个StartIo例程。执行 DMA传输的驱动程序应有一个 AdapterControl 例程。大部分能生成硬件中断的设备，其驱动程序都有一个中断服务例程(ISR)和一个推迟过程调用(DPC)例程。驱动程序一般都有几个支持不同类型IRP的派遣函数，其中三个派遣函数（DispatchPnp，DispatchPower，DispatchWmi）是必须的。所以，WDM 驱动程序开发者的一个任务就是为这个容器选择所需要的例程。
DriverEntry 注册所有的例程：
NTSTATUS
DriverEntry(
IN PDRIVER_OBJECT DriverObject,
IN PUNICODE_STRING RegistryPath
)
{
RtlInitUnicodeString(
&Global_sz_Drv_RegInfo,
RegistryPath->Buffer);
// Initialize function pointers
DriverObject->DriverUnload = DriverUnload;
DriverObject->DriverExtension->AddDevice = AddDevice;
DriverObject->MajorFunction[IRP_MJ_CREATE] = PsdoDispatchCreate;
DriverObject->MajorFunction[IRP_MJ_CLOSE] = PsdoDispatchClose;
DriverObject->MajorFunction[IRP_MJ_READ] = PsdoDispatchRead;
DriverObject->MajorFunction[IRP_MJ_WRITE] = PsdoDispatchWrite;
DriverObject->MajorFunction[IRP_MJ_DEVICE_CONTROL] = PsdoDispatchDeviceControl;
DriverObject->MajorFunction[IRP_MJ_POWER] = PsdoDispatchPower;
DriverObject->MajorFunction[IRP_MJ_PNP] = PsdoDispatchPnP;
return STATUS_SUCCESS;
}
对上图的一些解释：
1.WDM驱动程序的 DriverEntry 例程应完成对这个驱动程序对象的初始化并返回。

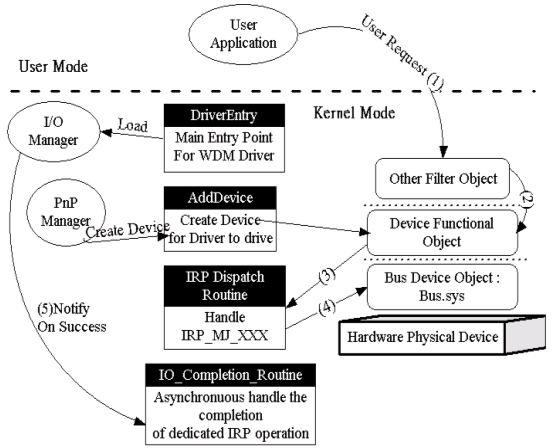

2.PnP管理器按照设备驱动程序的要求构造了设备对象堆栈，PnP管理器自动把新硬件匹配到正确的 WDM 驱动程序上，并调用该驱动程序的 AddDevice 例程，再由AddDevice 例程做所有必要的初始化工作。
3.在 WDM 驱动程序模型中，每个硬件设备至少有两个驱动程序。
a.其中一个驱动程序我们称为功能(function)驱动程序，通常它就是你认为的那个硬件设备驱动程序。它了解使硬件工作的所有细节，负责初始化 I/O 操作，有责任处理 I/O 操作完成时所带来的中断事件，有责任为用户提供一种设备适合的控制方式。
b.另一个驱动程序我们称为总线(bus)驱动程序。它负责管理硬件与计算机的连接。
c.有些设备有两个以上的驱动程序。我们使用术语过滤器驱动程序(filter driver)来描述它们。某些过滤器驱动程序,仅仅是在功能驱动程序执行I/O 操作时进行监视。
AddDevice 创建一个设备对象并把它连接到已存在的设备堆栈中。
通常，你将使用CreateFile/fopen函数连接底层设备，Win32子系统发送IRP_MJ_CREATE,
并向驱动程序请求连接目标设备。
你将使用CloseFile/flose函数连接底层设备，Win32子系统发送IRP_MJ_CREATE,
并向驱动程序请求关闭目标设备。
711K9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8Y4N6%4N6#2)9J5k6h3y4G2k6r3g2H3M7X3!0B7k6h3y4@1i4K6u0W2j5$3!0E0i4K6u0r3d9@1u0Q4x3V1k6K6P5i4y4@1k6h3#2Q4x3V1k6i4c8p5#2Q4y4h3k6p5M7X3W2$3k6i4u0Q4y4h3k6V1k6i4k6W2L8r3!0H3L8h3g2F1N6q4)9J5k6h3q4K6M7s2R3`.
部分注释来自：
Programming the Microsoft Windows Driver Model.pdf
建立你自己的WDM驱动:
所需重要的数据结构：DEVICE_EXTENSION!
- typedef struct tagDEVICE_EXTENSION {
PDEVICE_OBJECT DeviceObject; // device object this driver creates
PDEVICE_OBJECT NextDeviceObject; // next-layered device object in this
// device stack
DEVICE_CAPABILITIES pdc; // device capability
IO_REMOVE_LOCK RemoveLock; // removal control locking structure
LONG handles; // # open handles
PVOID DataBuffer; // Internal Buffer for Read/Write I/O
UNICODE_STRING Device_Description; // Device Description
SYSTEM_POWER_STATE SysPwrState; // Current System Power State
DEVICE_POWER_STATE DevPwrState; // Current Device Power State
PIRP PowerIrp; // Current Handling Power-Related IRP
} DEVICE_EXTENSION, *PDEVICE_EXTENSION;
对上图的一些解释：
1.对于 WDM 驱动程序的DriverEntry 例程，其主要工作是把各种函数指针填入驱动程序对象。这些指针为操作系统指明了驱动程序容器中各种子例程的位置。
2.需要对 IRP排队的驱动程序一般都有一个StartIo例程。执行 DMA传输的驱动程序应有一个 AdapterControl 例程。大部分能生成硬件中断的设备，其驱动程序都有一个中断服务例程(ISR)和一个推迟过程调用(DPC)例程。驱动程序一般都有几个支持不同类型IRP的派遣函数，其中三个派遣函数（DispatchPnp，DispatchPower，DispatchWmi）是必须的。所以，WDM 驱动程序开发者的一个任务就是为这个容器选择所需要的例程。
DriverEntry 注册所有的例程：
NTSTATUS
DriverEntry(
IN PDRIVER_OBJECT DriverObject,
IN PUNICODE_STRING RegistryPath
)
{
RtlInitUnicodeString(
&Global_sz_Drv_RegInfo,
RegistryPath->Buffer);
// Initialize function pointers
DriverObject->DriverUnload = DriverUnload;
DriverObject->DriverExtension->AddDevice = AddDevice;
DriverObject->MajorFunction[IRP_MJ_CREATE] = PsdoDispatchCreate;
DriverObject->MajorFunction[IRP_MJ_CLOSE] = PsdoDispatchClose;
DriverObject->MajorFunction[IRP_MJ_READ] = PsdoDispatchRead;
DriverObject->MajorFunction[IRP_MJ_WRITE] = PsdoDispatchWrite;
DriverObject->MajorFunction[IRP_MJ_DEVICE_CONTROL] = PsdoDispatchDeviceControl;
DriverObject->MajorFunction[IRP_MJ_POWER] = PsdoDispatchPower;
DriverObject->MajorFunction[IRP_MJ_PNP] = PsdoDispatchPnP;
return STATUS_SUCCESS;
}
对上图的一些解释：
1.WDM驱动程序的 DriverEntry 例程应完成对这个驱动程序对象的初始化并返回。
2.PnP管理器按照设备驱动程序的要求构造了设备对象堆栈，PnP管理器自动把新硬件匹配到正确的 WDM 驱动程序上，并调用该驱动程序的 AddDevice 例程，再由AddDevice 例程做所有必要的初始化工作。
3.在 WDM 驱动程序模型中，每个硬件设备至少有两个驱动程序。
a.其中一个驱动程序我们称为功能(function)驱动程序，通常它就是你认为的那个硬件设备驱动程序。它了解使硬件工作的所有细节，负责初始化 I/O 操作，有责任处理 I/O 操作完成时所带来的中断事件，有责任为用户提供一种设备适合的控制方式。
b.另一个驱动程序我们称为总线(bus)驱动程序。它负责管理硬件与计算机的连接。
c.有些设备有两个以上的驱动程序。我们使用术语过滤器驱动程序(filter driver)来描述它们。某些过滤器驱动程序,仅仅是在功能驱动程序执行I/O 操作时进行监视。
AddDevice 创建一个设备对象并把它连接到已存在的设备堆栈中。
- NTSTATUS
AddDevice(
IN PDRIVER_OBJECT DriverObject,
IN PDEVICE_OBJECT PhysicalDeviceObject
)
{
ULONG DeviceExtensionSize;
PDEVICE_EXTENSION p_DVCEXT;
PDEVICE_OBJECT ptr_PDO;
NTSTATUS status;
RtlInitUnicodeString(
&Global_sz_DeviceName, L"");
//Get DEVICE_EXTENSION required memory space
DeviceExtensionSize = sizeof(DEVICE_EXTENSION);
//Create Device Object
status = IoCreateDevice(
DriverObject,
DeviceExtensionSize,
&Global_sz_DeviceName,
FILE_DEVICE_UNKNOWN,
FILE_DEVICE_SECURE_OPEN,
FALSE,
&ptr_PDO
);
if (NT_SUCCESS(status)) {
ptr_PDO->Flags &= ~DO_DEVICE_INITIALIZING;
ptr_PDO->Flags |= DO_BUFFERED_IO; //For Buffered I/O
//ptr_PDO->Flags |= DO_DIRECT_IO; //For Direct I/O
p_DVCEXT = ptr_PDO->DeviceExtension;
p_DVCEXT->DeviceObject = ptr_PDO;
RtlInitUnicodeString(
//Other initialization tasks go here
//Store next-layered device object
//Attach device object to device stack
p_DVCEXT->NextDeviceObject =
IoAttachDeviceToDeviceStack(ptr_PDO, PhysicalDeviceObject);
}
return status;
}

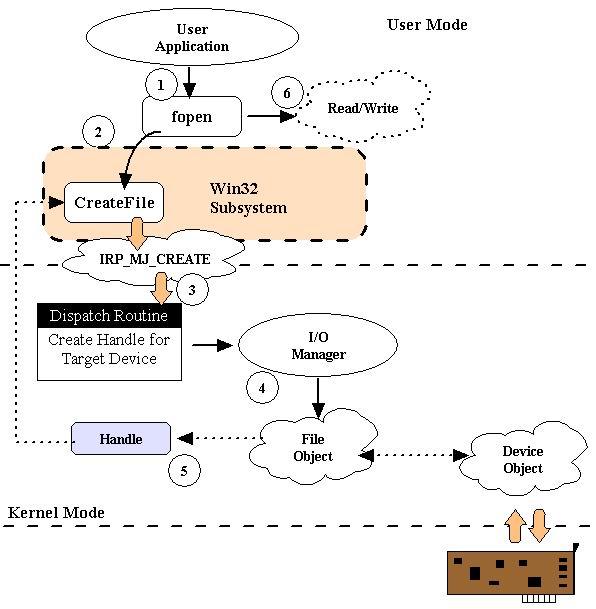

通常，你将使用CreateFile/fopen函数连接底层设备，Win32子系统发送IRP_MJ_CREATE,
并向驱动程序请求连接目标设备。
- NTSTATUS
PsdoDispatchCreate(
IN PDEVICE_OBJECT DeviceObject,
IN PIRP Irp
)
{
PIO_STACK_LOCATION p_IO_STK;
PDEVICE_EXTENSION p_DVCEXT;
NTSTATUS status;
p_IO_STK = IoGetCurrentIrpStackLocation(Irp);
p_DVCEXT = DeviceObject->DeviceExtension;
status = IoAcquireRemoveLock(&p_DVCEXT->RemoveLock, p_IO_STK->FileObject);
if (NT_SUCCESS(status)) {
CompleteRequest(Irp, STATUS_SUCCESS, 0);
return STATUS_SUCCESS;
} else {
IoReleaseRemoveLock(&p_DVCEXT->RemoveLock, p_IO_STK->FileObject);
CompleteRequest(Irp, status, 0);
return status;
}
}

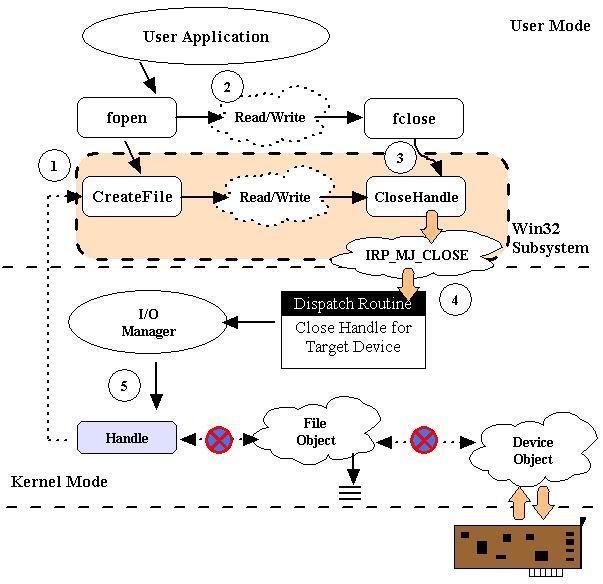

你将使用CloseFile/flose函数连接底层设备，Win32子系统发送IRP_MJ_CREATE,
并向驱动程序请求关闭目标设备。
- NTSTATUS
PsdoDispatchClose(
IN PDEVICE_OBJECT DeviceObject,
IN PIRP Irp
)
{
PIO_STACK_LOCATION p_IO_STK;
PDEVICE_EXTENSION p_DVCEXT;
p_IO_STK = IoGetCurrentIrpStackLocation(Irp);
p_DVCEXT = DeviceObject->DeviceExtension;
IoReleaseRemoveLock(&p_DVCEXT->RemoveLock,
p_IO_STK->FileObject);
CompleteRequest(Irp, STATUS_SUCCESS, 0);
return STATUS_SUCCESS;
}
