目的：
需要能够对boot.img文件中的zImage内核逻辑修改，比如adb reboot edl中将edl关键字修改为其他字符。
zImage中的内核是经过压缩的，所以需要找到提取内核压缩文件的方法以及重新生成zImage的方法。

研究前提：
以高通平台的手机作为研究基础；

zImage生成过程研究：

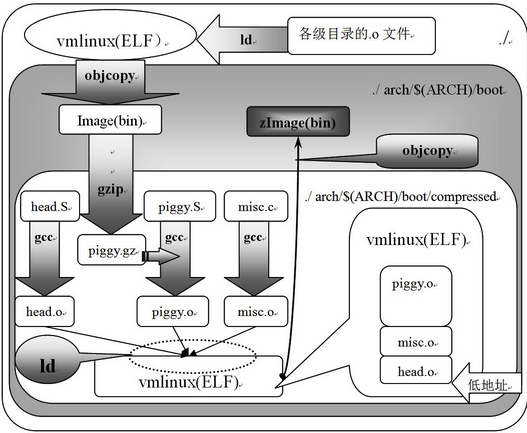

我们用此图说明一下zImage的产生过程。首先顶层vmlinux是ELF格式的可执行文件，必须将其二进制化生成Image后才可以被bootloader引导。为了实现压缩的内核映像，arch/arm/boot/compressed/Makefile又将这个非压缩映像Image做gzip压缩，生成了piggy.gzip。但要实现在启动时自解压，必须将这个piggy.gzip转化为.o文件，并同初始化程序head.o和自解压程序misc.o一同链接，生成arch/arm/boot/compressed/vmlinux。最后arch/arm/boot/Makefile将这个ELF格式的arch/arm/boot/compressed/vmlinux二进制化得到可被bootloader引导的映像文件zImage。
逆向分析方案的研究过程：
从zImage生成过程可知，piggy.gz生成了piggy.o，查看编译脚本$(obj)/piggy.$(suffix_y).o：arch/arm/boot/compressed/ piggy.gzip.o，其实是arch/arm/boot/Image经过gzip压缩后（piggy.gzip），再借助piggy.gzip.S一起编译出的ELF可链接文件。其中的原理可以看看piggy.gzip.S源码。
.section .piggydata,#alloc
.globl input_data
input_data:
.incbin "arch/arm/boot/compressed/piggy.gzip"
.globl input_data_end
input_data_end:
可以看到piggy.gzip是被作为input_data生成在了piggy.o，保持原样没有改动。
piggy.o再经过lds生成了vmlinux，再经过objcopy由elf格式转换到了bin格式，这一过程中piggy.gzip这部分数据也没有被改写。
所以从zImage中是可以提取出piggy.gzip文件的，那么怎么提取呢？
我们通过一套项目代码环境，编译获得piggy.gzip，piggy.gzip.o，vmlinux，然后比较这几个文件确定出生成piggy.gzip的头和尾，头是“1f 8b 08 00 00 00 00 00 02 03”，尾部是“a0 53 d6 f1 b0 4a fe 00”，那么头和尾有通用性么？

我们多次修改代码，得到多次的结果，再比较piggy.gzip的头和尾，发现头部是一样的，但尾部差异很大，唯一可以确认的是尾部出现在倒数第四行。
对于头部的规律也通过源码进行了确认， \kernel\lib\decompress_inflate.c

在解压缩的代码中有一段代码注释，gzip header是一个10字节的头。
所以我们搜索一下“1f 8b 08 00 00 00 00 00 02 03”，可以找到piggy.gzip的头。
对于尾部的规律有一个重要的特性，gzip格式最后的四个字节，是文件压缩前的大小，存放格式是小端模式。所以我们查找尾部的规律是在zImage文件的倒数第四行，查找怀疑是文件大小的四个字节，然后将头尾间数据保存下来，windows下用7z工具解压并查看解压后文件的大小，换算成16进制验证截取的尾部是否正确。

正确的解压缩内核后我们就可以通过IDA等工具进行逆向分析和修改了，这里不是本文重点不再深入说明。

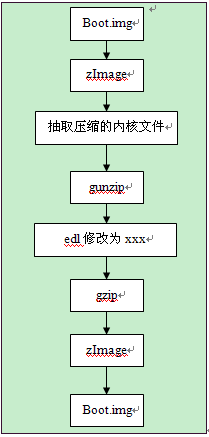

方案步骤如下：
1.  从boot.img得到zImage。可以通过如linux下 unpackbooting等工具获得zImage，命令是./unpackbootimg  -i boot.img 。
2.  从zImage提取出压缩的内核文件。内核提取的方法见上面的描述。命令可以使用
dd if=输入文件名 of=输出文件名 bs=1 skip=1000 count=2000，指令含义是将输入文件的前1000个字节跳过，截取之后的2000个字节并输出到文件。
3.  对压缩文件进行解压。可以在windows下使用7z工具直接解压。
4.  将解压后的文件中的edl修改为其他字符。
5.  压缩文件。根据编译脚本，命令是“cat 文件名 | gzip –n –f -9 > 压缩后文件名”。
6.  将压缩后的文件插入到提取出来的位置，生成zImage。
7.  重新打包生成boot.img。可以通过如linux下mkbooting等工具。命令是
./mkbootimg  --kernel ./boot.img-zImage --ramdisk ./boot.img-ramdisk.gz --cmdline "XXXXXXXXX" --base 0x00000000 --pagesize 2048 --dt ./boot.img-dt.gz --tags_offset 1E00000 --output ./boot.img，其中—cmdline，--base，--pagesize，-- tags_offset参数需要替换成第1步解包时的参数。



验证：
在高通平台红米2手机上测试通过。

Mtk平台说明
逆向分析方案与高通平台一致，可以按照高通平台的方法操作，但有一点要注意，最后需要将原boot.img的前64个字节复制到制作的boot.img中。

在mt6735平台android 5.0项目上验证通过。

遗留问题
修改再压缩后的文件一定要与未修改前的压缩文件大小一致，目前没有找到可以自由修改的方法。
