近来，ollvm在国内移动安全，尤其是安全加固上的使用越来越广泛，ollvm的混淆和反混淆也被视为比较高等的知识之一，让很多人感到无从下手，望尘莫及。如果你在google上搜索ollvm，你会发现第一页都是中文的搜索结果。其实，llvm和ollvm在国外是比较传统的东西，说到底也只是C++代码，难度大概等同于ART系统源码的程度。

本篇文章目地是为了从另一个从未出现的角度来让一个完全不懂llvm的新手快速上手ollvm，大神请直接跳过。

   注意：本文因角度不同，若引起误会，纯属个人理解不同，本人不会作出任何解释，请谅解。

1.     快速理解llvm、clang和ollvm的概念

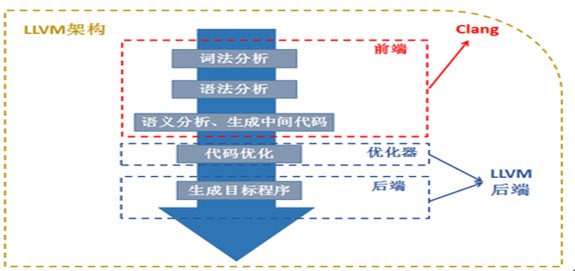

我们不使用网上那些冗杂的阐述，一句话概括，llvm是一个完整的编译器架构，作用可以理解为制作一个编译器，llvm先将源码生成为与目标机器无关的LLVMIR代码，然后把LLVMIR代码先优化，再向目标机器的汇编语言而努力。经典编译器都可以分为前端、中层优化和后端：

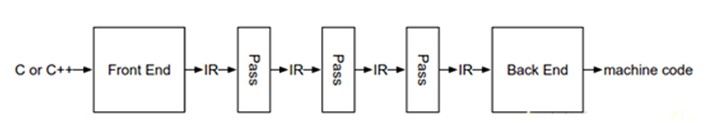

我们从上图也理解了clang，是前端的一个套件，但在实际使用时，你会感觉到，我们只可以感受到clang，也只是在使用clang，因为编译的时候，是调用clang或clang++来编译源码。Ollvm呢？是基于LLVM的代码分支的代码混淆，对谁混淆？什么时候混淆？在中间表示IR层，通过编写pass（英文翻译：经过，自己理解，也不需要知道其正规的概念）来混淆IR，这样目标机器的汇编语言也就被混淆了：

当然，这里需要知道的是，即使不用ollvm，LLVM本身也是有很多pass的，我们这样简单的理解，LLVMIR本身是一种与目标机器无关的虚拟化代码，而在转化为真实汇编代码时，肯定要删除一些虚拟的东西，自然也需要pass。这样，我们就用不到200字的阐述完成了网上很多长篇大论才能达到的理解。

2、llvm与ollvm在移动加固的发展

   在开始制作安卓vmp时，llvm其实是被我们暂时放弃的一个方案。因为从smali上想可以使用llvm，还必须先克服smali到底怎么成为C/C++，当时他被提及，很大原因是安卓系统后端使用了llvm，但其实ART下和llvm关系已经不大了。当时都急于上架vmp，因此大部分都是采用折衷策略，如自定义dex结构、置换指令等。随着发展，smali2c渐渐成熟，可以smali2c了，自然ollvm是必然的一个选择。但一个新的问题出现了，就像很多加固网站，需要提供源码，或编译过程中的中间文件，说到底还是源码加固。

所以想做二进制加固的ollvm分支，需要注意一下。想做到二进制加固，没有一个自己的反汇编解析引擎是不可能的，目前用capstone比较多。但要真正做自己的二进制VMP加固，首先你得有一个反汇编引擎能把指令抽出来，同时转为了自己的虚拟指令，如果接上了llvm，最完美的方案就是把LLVMIR给虚拟为自己的虚拟指令，这个难度相当于把.netframwork的IL指令给虚拟了。可以先逃避了这两个问题，ARM指令得到后，利用简单的函数式指令解析来完成这个虚拟过程。我们认为，如果只有LLVMIR，如ollvm，是没有虚拟的，只是混淆。

3、利用beyondcompare+sourceinsight4的ollvm快速上手

Ollvm如果你去网上搜索资料学习，大概是这么几种文章：“LLVM编译器架构王者-编写简单的C虚拟编译器”、“ollvm+ndk编译环境的搭建”、“从0开始学习LLVM”、“LLVM PASS的完整编写”，当然这些文章都很不错。但对于一个新手来说，看了和没看其实区别不大。因为我们要学习ollvm，必须先抓住关键，到底一个llvm是如何变为ollvm，这是最简单，最直观的学习方式。

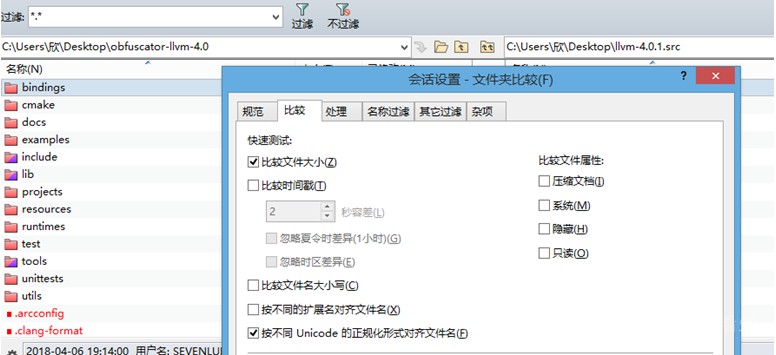

我们去下载一份llvm4.0源码（官网df5K9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8Y4u0W2L8r3g2S2M7$3g2K6i4K6u0W2L8r3I4$3L8g2)9J5k6h3!0J5k6#2)9J5c8U0c8Q4x3X3f1H3i4K6u0W2x3g2)9J5c8X3I4D9N6X3#2Q4x3X3b7@1i4K6u0W2x3q4)9J5k6e0q4Q4x3X3g2K6M7X3y4Q4x3X3g2@1j5i4u0Q4x3X3g2^5P5W2!0q4c8W2!0n7b7#2)9^5z5g2!0q4y4g2)9&6x3W2)9^5b7$3!0D9L8s2k6E0i4@1f1$3i4@1u0m8i4K6V1H3i4@1f1%4i4@1p5H3i4K6R3I4i4@1g2r3i4@1u0o6i4K6R3^5f1aK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6G2j5X3k6#2M7$3y4S2N6r3!0J5i4K6u0V1L8r3I4$3L8g2)9J5c8X3!0T1k6Y4g2K6j5$3q4@1L8%4u0Q4x3V1k6@1M7X3g2W2i4K6u0r3L8r3I4$3L8g2)9J5k6o6c8Q4x3X3f1H3），之所以使用4.01，因为4.0.0是2017.03的，而4.01相对时期接近一点。然后拉入beyondcompare，这里把会话设置取消勾选“比较时间戳”，以及把比较设置为“仅文件”，时间戳因为比较时间不是我们的重点，而之所以不采用原先的文件结构比较，是因为两者都有一些空文件夹，没有比较的意义。如图：

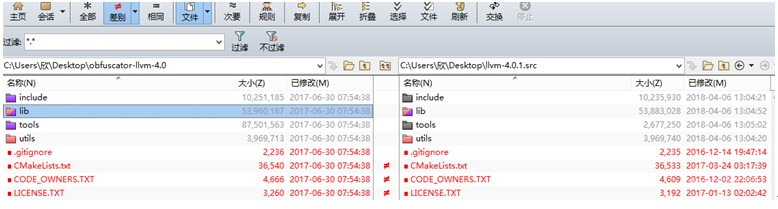

看来主要的差别就在这些文件夹里了。先看最外层的CMakeLists.txt（整个工程使用cmake编译）等3个文件：基本都是加入了产品的一些信息和协议：

主要是其他四个文件夹：

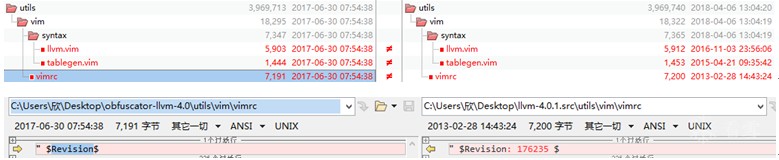

utils文件夹：主要是Revision的细微差别

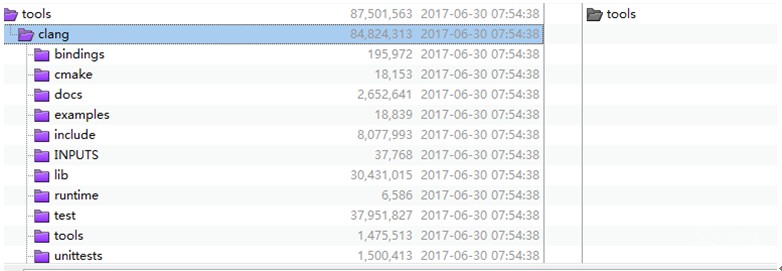

tools文件夹：ollvm中有clang文件夹，也可以看出clang是作为工具在llvm中存在，而llvm中并没有此文件夹，在llvm官网中clang是作为单独源码而存在

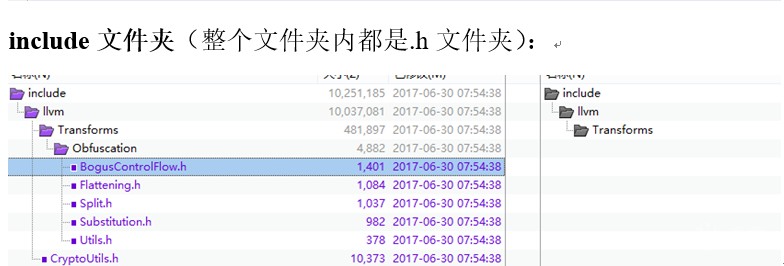

include文件夹（整个文件夹内都是.h文件夹）：

Ollvm多了llvm\Transforms\obfuscation文件夹，可以看出ollvm添加了一些功能头文件，一共6个文件。其中有5个我们可以理解为具体参数功能，fla 参数表示使用控制流平展（Control Flow Flattening）模式，sub参数表示使用指令替换（Instructions Substitution）模式，bcf参数表示使用控制流伪造（Bogus Control Flow）模式，aesSeed参数表示aes加密随机种子，split参数表示分离代码块，我们常用的是sub\bcf\fla。混淆参数代码我们在接下来分析，先看Utils.h文件

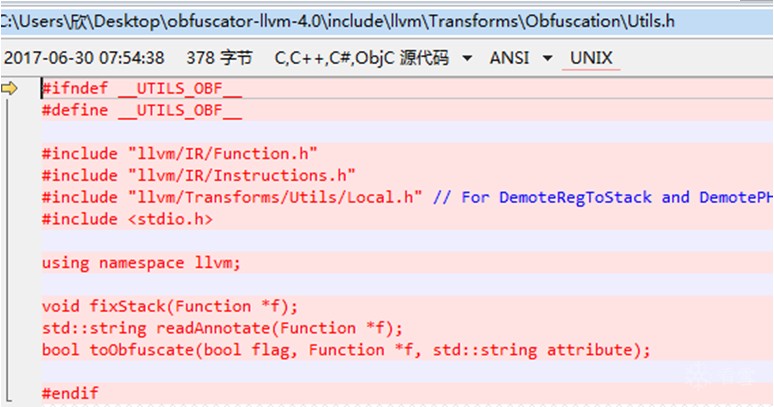

Utils.h（功能箱）：

其实这里也可以看出来，ollvm基于了llvm，使用了llvm的头文件，这些头文件也在该include文件夹。

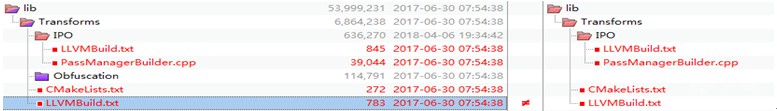

lib文件夹（\lib\Transforms）：

这里稍微麻烦点，我们还是从最外层的两个文件分析，主要添加了obfuscation目录的编译和构建：

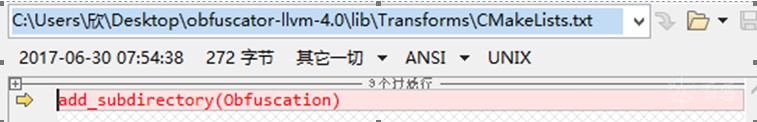

CMakeLists.txt：

LLVMBuild.txt：

再来看IPO文件夹的两个文件：

LLVMBuild.txt：

PassManagerBuilder.cpp（从文件名可以看出，pass管理生成，ollvm就是写pass），我们分三部分解析：

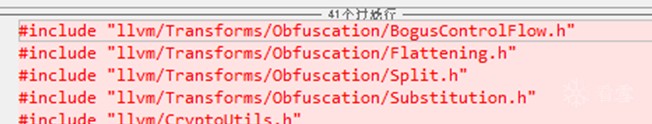

导入ollvm特有的头文件
