20190129更新，ubuntu内核调试也可以使用qemu+gdb，并且这种方式似乎更快更简单。

原文：

由于想要学习root的原理，分析linux内核的本地提权漏洞(CVE-2017-8890)，因此需要对linux kernel做源码调试。这篇文章主要参考张银奎前辈的三篇文章，主要记录如何下载调试需要的image、vmlinux和source code，以及借助vmware在两个ubuntu之间做linux kernel源码调试的方法。

选择ubuntu的一个好处是kernel已经开启了KGDB调试选项，可以通过cat /boot/config-uname -r| grep -i "GDB"查看当前内核是否支持KGDB。搭建过程持续了一周（2018/3/13 - 2018/3/17），环境搭建过程还是比较累的。
环境：

CVE-2017-8890在 Linux 4.11-rc8 版本中已经被启明星辰ADLab发现。启明星辰ADLab已第一时间将“Phoenix Talon”漏洞反馈给了Linux 内核社区，漏洞上报后Linux社区在Linux 4.12-rc1中合并了修复该问题的补丁。
c2dK9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8Y4N6%4N6#2)9J5k6h3y4F1L8X3g2@1M7$3g2U0i4K6u0W2j5$3!0E0i4K6u0r3x3U0j5I4z5g2)9J5k6h3S2@1L8h3H3`.

虽然漏洞公告中给出了受影响的kernel version list，但是实际测试时，POC在kernel 4.4.X也有受影响。本来考虑选择在 Linux 4.11-rc8 kernel分析和调试。问题在于：Linux 4.11-rc8 可以下载到kernel 的image 和 header二进制文件，却下载不到对应准确版本的符号文件vmlinux。因此，首先搜索ubuntu哪些版本的linux kernel的vmlinux和 source code可以已下载到：

kernel image是内核会运行的文件，dbgsym一般是gdb用来调试的vmlinux，source code就是源码。

也可以从网站上下载deb包后安装：

重启并验证新的内核已经被使用 uname -sr

增加符号文件对应的source.list ,更新源文件。

通过apt-get下载dbgsym，默认保存在/usr/lib/debug/boot中，文件名是vmlinux-4.10.0-19-generic。

（可选）另一种搜索当前内核的 dbgsym的方法：

一、apt安装
打开/etc/apt/sources.list，启用deb-src，执行sudo apt-get update更新源文件：

第一种方法搜索kernel source code时只存在几个大版本，如4.10.0，下载之后发现可能是4.10.0的一个细分版本：4.10.0-xx（Makefile中的前几行定义了源码的版本）。所以猜测实际上运行的kernel和source code还是有一些出入的，gdb调试的时候对应关系可能不太一致。

二、 下载linux kernel源码切换分支
查看git仓库地址：1c5K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6%4K9h3E0A6i4K6u0W2N6h3u0#2L8Y4c8#2i4K6u0W2j5$3!0E0i4K6u0r3d9$3g2J5L8X3g2D9i4K6u0r3c8r3g2$3i4K6u0r3d9$3g2J5L8X3g2D9c8$3W2@1c8%4g2A6k6r3f1`.
git clone git://kernel.ubuntu.com/ubuntu/ubuntu-xenial.git
git tag | grep 4.10.0-19
git checkout ubuntu-4.10.0-19........

这时的源码和内核二进制文件就是一一对应的了。

一切都安装好了之后，就可以把ubuntu复制一份了，一份作为debugging（调试机），一份作为debuggee（被调试机、目标机）。

在vmware中实现ubuntu双机调试的原理，是建立两台ubuntu之间的串口通信，在虚拟机设置中增加serial port。假设两台ubuntu一台是debugging、一台是debuggee。配置debugging 的串口为server，debuggee的串口为client。两者通过串口借助物理机（linux）的/tmp/serial 通信，如果是windows需要设置为//./pipe/com_1。

注意这里有几个坑点：

安装好了kernel之后，ubuntu默认会选择进入一个最新的kernel，也可以在开机时按住SHIFT选择想进入的kernel版本。

配置debuggee
需要让debuggee在开机时进入KGDB的被调试状态，首先需要修改grub文件，增加grub引导时的菜单项（menuentry）。

修改的内容可以从/boot/grub/grub.cfg中复制。在菜单名中增加调试信息，并在内核命令行中增加KGDB选项。

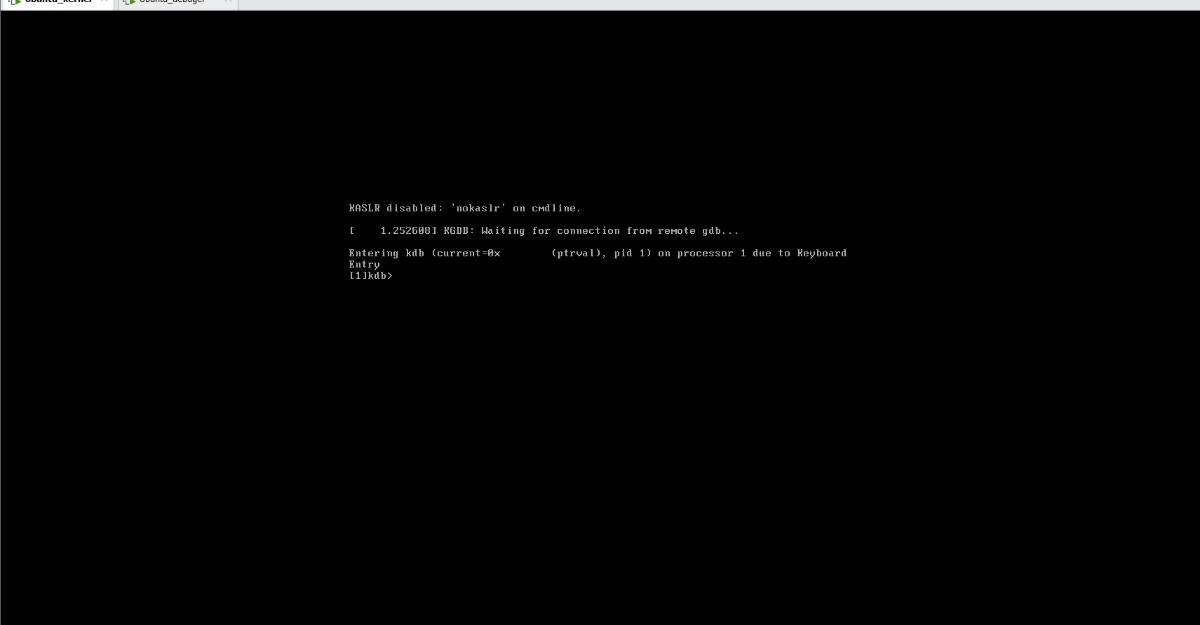

更新grub后，重启按住SHIFT 进入grub选择刚才的menu即可等到进入被调试模式。

一开始并没有加入nokaslr选项时。会存在不能下断点，bt栈回溯无法获取地址对于的文件信息。本来以为是linux内核的编译选项导致，这里也有人遇到了同样的情况（633K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6D9K9h3&6#2P5q4)9J5k6h3y4F1i4K6u0r3k6X3!0J5N6h3#2Q4x3X3g2H3K9s2m8Q4x3@1k6E0L8$3c8Q4x3@1c8$3K9h3g2%4N6r3S2J5k6h3q4V1i4K6t1$3j5h3#2H3i4K6y4n7N6r3W2V1i4K6y4p5x3e0j5J5y4o6y4Q4c8f1k6Q4b7V1y4Q4z5o6W2Q4c8e0y4Q4z5o6m8Q4z5o6t1`.

配置debugging

关于源码的查看：
在gdb中使用l可以查看相应的源码，但是由于vmlinux编译时似乎是使用绝对路径编译的，因此可以建立相应的绝对路径把source code放进去。还有一种方法是，设置set substitute-path PATH1 PATH2，PATH1是vmlinux中的路径信息，PATH2是source code存放的真实路径。

c运行内核后，debuggee就跑起来了。这时，基本的gdb命令都可以使用，但是如果用n单步运行时，可能过了很久都没有反应。举个栗子：

经过一番探索之后，找到了解决方案：

注：debuggee如果不能进入kgdb中断，可用cat /sys/module/kgdboc/parameters/kgdboc检查的kgdboc参数是否设置正确。

sysrq还有很多强大的功能，具体可以参考这里：de7K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6%4N6%4N6Q4x3X3g2U0L8X3u0D9L8$3N6K6i4K6u0W2j5$3!0E0i4K6u0r3K9Y4g2K6N6r3W2F1i4K6u0V1P5g2)9J5k6r3I4A6L8W2)9J5c8Y4m8Q4x3V1j5#2y4o6t1@1y4e0f1#2i4K6u0W2K9s2c8E0L8l9`.`.

调试后期，由于借助kgdb来调试时，一旦执行到用户态的shellcode时，gdb中就会输出大量的垃圾信息，这时可以借助kdump来看oops信息，使用过程如下：

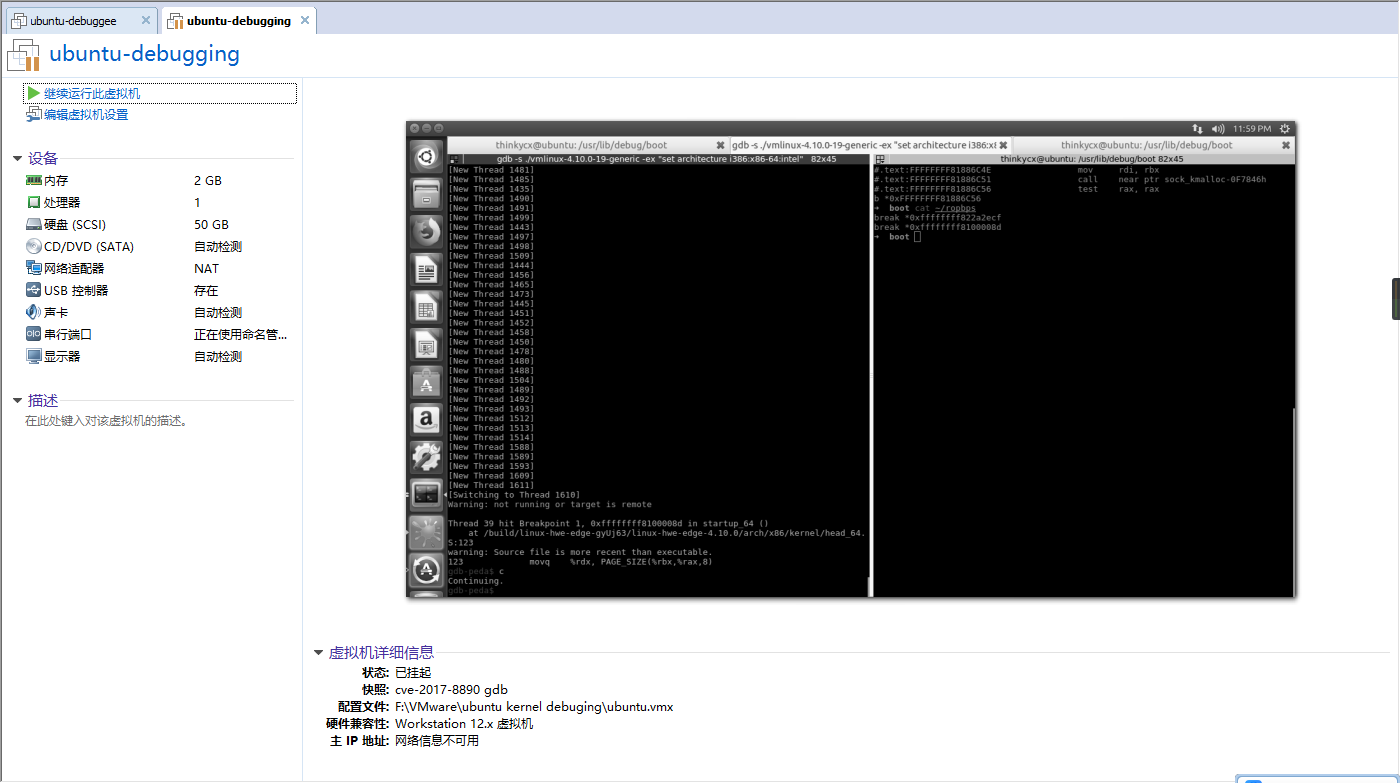

至此调试环境搭建完成。（由于现在换到windows下调试了，补一张windows的vmware截图：

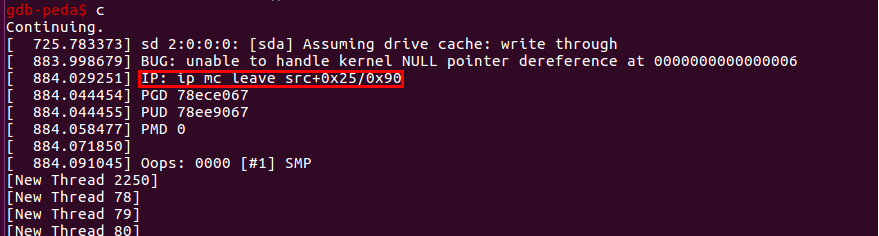

内核跑起来后，在debuggee中运行CVE-2017-8890的poc，发现程序崩溃了。oops信息可以在gdb中看到，如果在gdb中看不到，可以尝试用CTRL+SHIFT+F1/F7 切换到命令行模式，可以看到很完整的oops信息。

查看崩溃点<ip_mc_leave_src+37>: mov ecx,DWORD PTR [rbx+0x4]，此时rbx为0x2，因此从0x6中取值失败，存在对空指针引用。

linux-source - Linux kernel source with Ubuntu patches
linux-source-4.4.0 - Linux kernel source for version 4.4.0 with Ubuntu patches
linux-source-4.10.0 - Linux kernel source for version 4.10.0 with Ubuntu patches
linux-source-4.11.0 - Linux kernel source for version 4.11.0 with Ubuntu patches
linux-source-4.13.0 - Linux kernel source for version 4.13.0 with Ubuntu patches
linux-source-4.8.0 - Linux kernel source for version 4.8.0 with Ubuntu patches

# 增加source.list
codename=$(lsb_release -c | awk '{print $2}')
sudo tee /etc/apt/sources.list.d/ddebs.list << EOF
deb ae3K9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8X3c8V1k6h3u0K6i4K6u0W2N6h3u0#2L8Y4c8#2i4K6u0W2j5$3!0E0i4K6u0r3 ${codename} main restricted universe multiverse
deb f1dK9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8X3c8V1k6h3u0K6i4K6u0W2N6h3u0#2L8Y4c8#2i4K6u0W2j5$3!0E0i4K6u0r3 ${codename}-security main restricted universe multiverse
deb 82eK9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8X3c8V1k6h3u0K6i4K6u0W2N6h3u0#2L8Y4c8#2i4K6u0W2j5$3!0E0i4K6u0r3 ${codename}-updates main restricted universe multiverse
deb 217K9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8X3c8V1k6h3u0K6i4K6u0W2N6h3u0#2L8Y4c8#2i4K6u0W2j5$3!0E0i4K6u0r3 ${codename}-proposed main restricted universe multiverse
EOF
# 添加访问符号服务器的秘钥文件
wget -O - 0a9K9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8X3c8V1k6h3u0K6i4K6u0W2N6h3u0#2L8Y4c8#2i4K6u0W2j5$3!0E0i4K6u0r3k6r3u0Y4M7%4W2E0i4K6u0V1M7X3g2D9k6h3q4K6k6g2)9J5k6r3E0W2P5g2)9J5k6h3q4K6j5H3`.`. | sudo apt-key add -
# 更新源文件
sudo apt-get update

sudo apt-get install linux-image-`uname -r`-dbgsym

sudo apt-get install aptitude
sudo aptitude search 'linux-image-'$(uname -r)'-dbgsym'

deb-src 3dfK9s2c8@1M7q4)9K6b7g2)9J5c8W2)9J5c8X3y4F1i4K6u0W2j5i4u0U0K9r3W2$3k6g2)9J5k6i4g2T1N6h3&6@1N6g2)9J5k6h3y4G2L8g2)9J5c8Y4g2T1N6h3&6@1N6g2)9J5c8R3`.`. xenial main restricted

sudo vim /etv/grub.d/40_custom

#!/bin/sh
exec tail -n +3 $0
# This file provides an easy way to add custom menu entries.  Simply type the
# menu entries you want to add after this comment.  Be careful not to change
# the 'exec tail' line above.
menuentry 'Ubuntu, KGDB with nokaslr' --class ubuntu --class gnu-linux --class gnu --class os $menuentry_id_option 'gnulinux-simple-bf306d0a-28c8-49c6-bffc-446be272ddcf' {
    recordfail
    load_video
    gfxmode $linux_gfx_mode
    insmod gzio
    if [ x$grub_platform = xxen ]; then insmod xzio; insmod lzopio; fi
    insmod part_msdos
    insmod ext2
    set root='hd0,msdos1'
    if [ x$feature_platform_search_hint = xy ]; then
      search --no-floppy --fs-uuid --set=root --hint-bios=hd0,msdos1 --hint-efi=hd0,msdos1 --hint-baremetal=ahci0,msdos1  bf306d0a-28c8-49c6-bffc-446be272ddcf
    else
      search --no-floppy --fs-uuid --set=root bf306d0a-28c8-49c6-bffc-446be272ddcf
    fi
    echo 'Loading Linux 4.10.0-19 with KGDB built by GEDU lab...'
    linux /boot/vmlinuz-4.10.0-19-generic root=UUID=bf306d0a-28c8-49c6-bffc-446be272ddcf ro find_preseed=/preseed.cfg auto noprompt priority=critical locale=en_US quiet kgdbwait kgdb8250=io,03f8,ttyS0,115200,4 kgdboc=ttyS0,115200 kgdbcon nokaslr
    echo 'Loading initial ramdisk ...'
    initrd    /boot/initrd.img-4.10.0-19-generic
}

sudo update-grub
reboot

stty -F /dev/ttyS0 115200

set architecture i386:x86-64:intel
target remote /dev/ttyS0

gdb -s /usr/lib/debug/boot/vmlinux-4.10.0-19-generic
gdb> source config

#查看
cat /proc/sys/kernel/sysrq
#配置
echo X >/proc/sys/kernel/sysrq
#或修改/etc/sysctl.conf中设置kernel.sysrq=1
echo m > /proc/sysrq-trigger 导出内存分配信息
echo t > /proc/sysrq-trigger 导出当前任务状态信息
echo p > /proc/sysrq-trigger 导出当前CPU寄存器和标志位信息
echo c > /proc/sysrq-trigger 产生空指针panic事件，人为导致系统崩溃
echo s > /proc/sysrq-trigger 即时同步所有挂载的文件系统
echo u > /proc/sysrq-trigger 即时重新挂载所有的文件系统为只读
echo w > /proc/sysrq-trigger转储处于uninterruptable阻塞状态的任务

#安装kdump
sudo apt-get install  linux-crashdump
service kdump-tools start
#检查kdump是否可用
查看/boot/grub/grub.cfg是否含有crashkernel
如果是自定义启动项，手工修改/etc/grub.d/40-custom中增加crashkernel

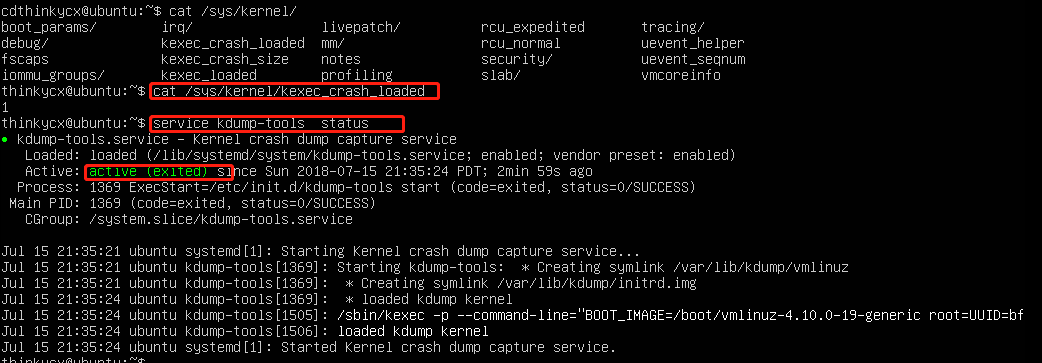

#检查另一个kernel是否启动
/sys/kernel/kexec_crash_loaded 1表示已经加载 0表示没有加载
#测试
echo c > "/etc/sysrq-trigger"
....等待重启后在/var/crash下生成了日志
解压 crash  /usr/lib/debug/boot/vmlinux-4.10.0-19-generic  /tmp/kernel-crash
查看/tmp/kernel-crash/VmCoreDmesg信息即可。
