本文从栈回溯的原理开始，到 arm ehabi 的回溯方式，再到 elf 文件中的 unwind 信息，最后实现一款 ida 里实时进行 arm 栈回溯的插件，覆盖了现代 arm 栈回溯的全部内容，希望能给大家带来帮助。
故事要从几个月前的一个 arm crash 说起，把 crash 交给新来的小朋友看，他说 IDA 里显示的栈回溯和logcat里显示的栈回溯是不一致的，问我为什么。
我说一直是logcat里看的，是正确的；那么 ida 里只有一层栈回溯肯定是错的，但我却解释不来原因，于是有了本文和一系列研究。
从小老师就教育我们，函数开头一般是这三句话，用于保存堆栈，开辟新的栈空间：

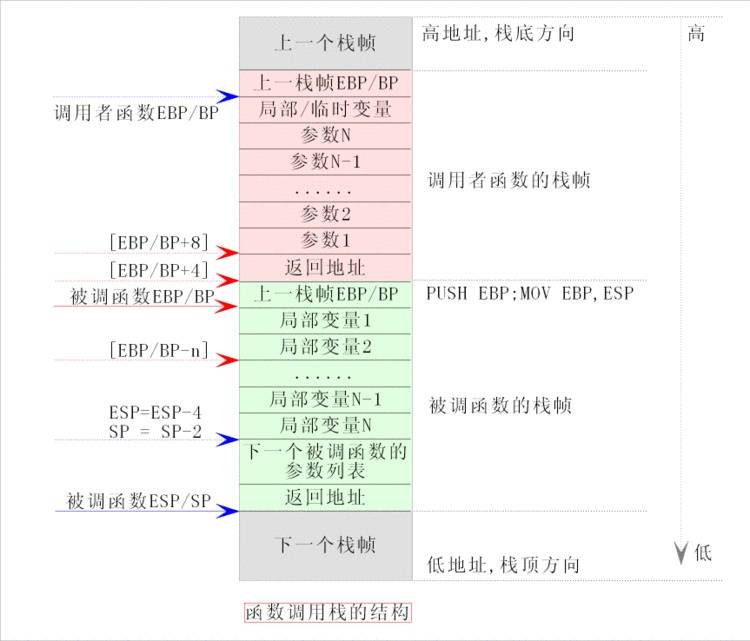

在这种设定下，栈回溯变得非常简单，ebp 就是栈帧，ebp 附近是上一个栈帧，再附近是返回地址。网上相关的文章一搜一大把，这里就不多讲了，找一张网图凑合一下。
我们随便找个 /system/lib/libc.so，再随便编译一个 so，随便找几个函数看一下，发现和x86的不大一样。
观察这几组汇编，前两段 sp 的内容并没有被保存到任意一个寄存器里，但它可以被正确栈回溯，暗示栈回溯信息不在这段汇编里；后两段，把 sp 放到 r7 里，把 sp+8 放到 r7 里，有点像栈帧的感觉，并且函数内也没有覆盖掉 r7 的内容，有点 x86 的感觉。
查阅资料，随着时代发展，arm 有两种 unwind 方式：
使用readelf -u可以查看，字节码长这样：
讲了这么多，终于引出本系列的重点：arm ehabi。
官方文档，复杂但权威：20fK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6V1k6i4k6W2L8r3!0H3k6i4u0Q4x3X3g2S2M7X3#2Q4x3X3g2U0L8$3#2Q4x3V1k6V1L8$3y4#2L8h3g2F1N6r3q4@1K9h3!0F1i4K6u0r3K9h3S2A6x3o6l9K6z5q4)9J5c8X3u0Q4x3V1j5`.
看雪有篇不错的文档：原创andorid native栈回溯原理分析与思考
名词解释
和平时逆向相关的，有两部分内容，有个大致认知就行：
本文讲的是背景，没什么技术细节，第二篇讲文件格式。
本系列文章共三篇。本文是第二篇，讲 ELF 文件如何存放和使用 arm ehabi。
Section角度：很久以前，readelf -S 时候一直不理解这两个 section 是做什么的，占空间，放的不是汇编，IDA 打开，里面也是一团意义不明的 data，总觉得没什么用。
Segment角度：readelf -l 时候，EXIDX 就是 .ARM.exidx，感觉还是有点用的，但仍然意义不明；不能直接确认 .ARM.extab 的位置。
好了不废话了，本文只针对 shared_library 和 executable 的 ehabi 解析，不支持 relocatable；因为 relocatable 拥有大量的 .ARM.exidx section 和重定位，有点复杂。
本文参考：
这个 section 连续存放Entry，视为一个Entry数组。先要处理大小端问题，处理好后，每个 Entry 由两个 uint16 组成，相当于如下 struct：
EHEntry.Offset 意义是函数起始偏移。最高 bit 一定是 0，结合当前偏移（当前 pc ）进行使用 prel31 解码，得到 uint64_t。
格式为：
EHEntry.Word1 有三种情况：
EHEntry.Word1 == 1 ，表示 CannotUnwind
最高 bit 为 1，则[31:24]必须为 0b10000000（其实是 personality 为 0，属于 inline compact model），余下 X、Y、Z， 3 个 byte 表示字节码。
最高 bit 为 0，则整个 Word1 使用 prel31 解码，得到 uint64_t，指向真正的数据。必然会落在 .ARM.extab 里。
这个东西就是个计算方式，根据当前的绝对偏移(uint32)，与当前的内容(uint32)进行运算，求出绝对偏移(uint64)。
对于 ELF 文件，我们可以假想它基址为 0，从而实现解析；
对于内存中的 ELF 片段，可以通过这个计算，根据当前位置寻找到附近的另一个位置，从而避免重定位；
下图代码中，Address 表示当前内容，Place 表示绝对偏移。
.ARM.extab 作为 .ARM.exidx 的附属存在，存放数据，但无法直接找到每段数据的入口。入口需要借助上文 Entry.Word1，当 Entry.Word1 的最高 bit 为 0 时，prel31解码后一定会指向 .ARM.extab 的内容，这就是入口。
名词解释：personality ——特性，可能没有中文概念。
先读出第一个 uint32_t，进行初步解析，再根据情况进行进一步解析，有以下的情况：
最高 bit 为 0，表示 generic personality，使用 prel31 解码，使用指向的函数进行 unwind。
最高 bit 为 1，表示 arm compact personality，[31:28]必须为 0b1000，[27:24] 有且仅有有0、1、2三种情况。
0: inline compact model，X、Y、Z， 3 个 byte 表示字节码。
1或者2: [23:16] 表示 more_word(uint_8)，表示剩余字节码个数，后面的都是字节码
根据上文，我们可以得到每一处 Entry 及其 unwind方式。我们关心的是使用字节码进行 unwind （即 personality 为0、1、2）的情况，经过解析可以得到 uint8_t[N] 的字节码 ，解析方式在 "Table 4, ARM-defined frame-unwinding instructions" 文件章节。
参考 llvm-readelf 的实现，它的可读性最好，代码在 1b1K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3X3g2U0L8$3#2Q4x3V1k6D9L8s2k6E0i4K6u0r3L8r3I4$3L8g2)9J5k6s2m8J5L8$3A6W2j5%4c8Q4x3V1k6T1L8r3!0T1i4K6u0r3L8h3q4K6N6r3g2J5i4K6u0r3L8r3I4$3L8g2)9J5c8Y4c8G2L8$3I4K6i4K6u0r3L8r3I4$3L8g2)9J5k6s2u0W2j5h3c8G2j5X3A6Q4x3V1k6m8f1V1#2q4d9p5q4n7d9g2m8J5K9h3&6@1k6i4u0Q4x3X3g2Z5 ，其中有大量OpcodeDecoder::Decode_XXXXX 函数可以抄。
纯体力活，没什么好说的，官方表格如下：
很遗憾，pyelftools 并未实现解析 arm ehabi 的功能，
我为什么要写解析的功能？一方面因为 pyelftools 平时经常用，想为它做一些贡献；另一方面，我计划写一个 ida-arm-unwind 的插件，缺乏一个 python 库帮我完成解析，在 pyelftools 上补充功能是最合适的。
花了不少时间，写了将近 1000 行代码，实现得也比较优雅，大概有如下的功能：

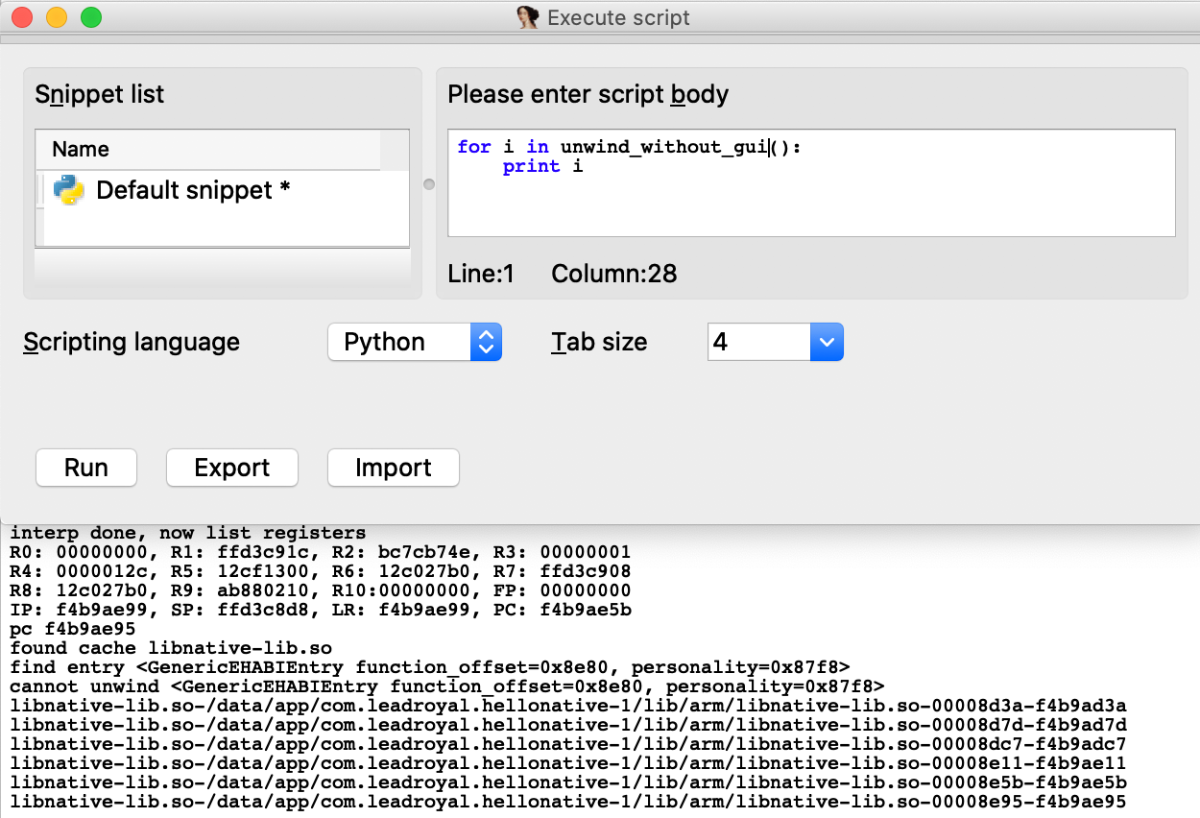

看一下效果：
本文讲了 ELF 里 arm ehabi 的存放和使用。
本系列文章共三篇。本文是第三篇，使用已有的知识，实现 arm stack unwind，给本系列完美地画上句号。
IDA 里有一个不常用的功能，叫打印栈回溯，使用的是常见的 ebp/esp 栈帧技术，没有对 ARM 进行适配，导致调试安卓 so 时完完全全是错的。本文编写一个 ida 插件，正确展示实时的 arm 栈回溯。
设计思路：

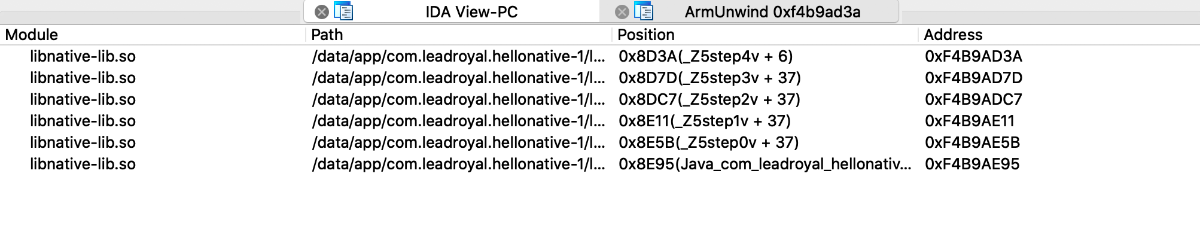

效果图，个人感觉还是非常好用的哈：
具体用途看仓库里的 readme 哈。
三篇文章，虽然是按照开发的时间顺序写的，但发生顺序其实是反的，这个流程拖得挺长：
把大量的规范从 c 移植为 python，整个下来花了我大量时间，但对 unwind 本身有了非常深刻的理解，希望 elftools.ehabi 和 ida-arm-unwind-plugin 这两个轮子能为行业做贡献吧。
|
|
|---|---|
|
|
|
|
|
