闲来无事，翻看收藏夹的连接，看到了描述这些地址的文章，看完之后总觉得缺少些什么。思之片刻有感，文章中没有给出简单的证实方法。随后百度之……论坛之……，然而，并未找到想要的结果，反而，产生了新的疑问。在众多文章中对于这些地址的概念描述差异不大，但是，对于范围大小的描述却各有千秋。这在……让我懵逼的同时，也牵动了我较真的神经！因此，本文试图解决以下几个问题：

本节虽名为前言，实则是发帖时才写的。下面的内容原本应为笔记，但独享不如分享！如有谬误，还望海涵，且请！多多指正。

文中内容以 Intel CPU 和 Windows 系统为例。

Physical address： CPU 可访问的地址空间（如 8086 可访问 20 Bits 地址空间）。物理空间的范围为 36 ≤ MAXPHYADDR ≤ 52 Bits（64 GBytes ~ 4 PBytes），MAXPHYADDR 的值由 CPUID.80000008H:EAX[7:0] 查询。（Pentium Pro 之前皆为 32 Bits）。

Linear address： 有时也称 Virtual address。Linear address 是 Physical address 与 Logical address 的中间层，或称隔离层（保护模式隔离用户和资源……个人理解）。空间的范围为 32/48 Bits（4 GBytes/256 TBytes），具体由 CPUID.80000008H:EAX[15:8] 查询（如果 CPUID.80000001H:EDX.LM [29] = 1 则为 48 Bits，否则为 32 Bits。不支持此查询的 CPU 皆为 32 Bits）。

Logical address： 程序代码中使用的地址，在不同的编程环境中略有差异，实则已被削弱（见后文）。

在 Intel 的文档中，同为 6 系列的 CPU 中 MAXPHYADDR 值不同。

物理地址中映射的是什么？答案是各种外部设备。一些地方将物理地址称为内存地址，个人认为亦对亦错，对的原因是 CPU 操作内存最为快捷（似乎也只能操作内存），而物理地址是为了让 CPU 将各种设备都视为内存。错的原因是物理地址中可以映射内存（条），但不局限于此！Intel 的 CPU 有两种物理空间：

Memory： 前面描述的大小为 MAXPHYADDR 的物理空间，这个空间中映射了各种外部设备：显卡、声卡、网卡、SATA、USB、APIC 等等。

I/O Ports： 独立编址的空间，仅有 64 KBytes（0 ~ 0xFFFF），此空间映射的也是各种外部设备。可通过 in/out 指令访问。0 ~ 255 的端口号使用立即数表示，超过 255 的端口号使用 dx 寄存器表示，存取的数据置于 eax/ax/al 中。

Windows 设备管理器按类型列出资源，其中的[内存]和[输入/输出(I/O)]项，即上述两种物理空间所映射的设备。在 x64 Windows 10 的[内存]项中，物理地址的值范围在 2^32 以内，这也许是设备厂商出于向下（x86）兼容的考虑。

做些简单的测试：

x86/x64 CPU 支持 32/64 Bits 寄存器寻址（4 GBytes ~ 16 EBytes），前者（x86）不会有任何问题，因为线性地址范围最小支持 32 Bits（当然也兼容更古老的 CPU）。然而，后者（x64）却引发了问题：CPU 仅支持 48 Bits 线性地址，因此，厂商规定线性地址的高 16 Bits 被作为符号扩展（0x0000... 或 0xFFFF...），这样的线性地址称为 canonical 地址；反之视为 non-canonical 地址（如高 16 Bits 的 0x0001... 或 0xFFF0... 等等），使用 non-canonical 地址将引发异常（Intel 手册描述）。

CPU 线性地址布局：

合法线性地址的 Bit 47 必须和 Bit 48 ~ 63 一致，否则为非法地址。若以后需要更大的空间，只需将符号位上移。

从 x64 Windows 8.1 及其之后的版本线性地址支持 256 TBytes，这与 CPU 描述的线性地址吻合。而之前的版本仅支持 16 TBytes 线性地址（微软描述，实测为 248 TBytes）。

可以通过 windbg 的 !address 命令枚举线性地址布局，还可以使用 !pte 命令查看线性地址是否 canonical：

x64 Win7：

用户模式线性地址空间是固定大小的：0x800`00000000（因从 0 计数，有效地址要 - 1） = 8 TBytes。未知区域（unknown）大小 = 0x7800`00000000 = 120 TBytes。

内核模式从高到低对地址进行布局：HAL - PageTables + 1 = 0xFFFFFFFF`FFFFFFFF - 0xFFFFF680`00000000 + 1 = 0x980`00000000 = 9.5 TBytes。

从上向下数第一块 SystemRange 的 0xFFFF0800`00000000 和 0xFFFF8000`00000000 - 1 这两个地址都是 non-canonical，但如果将这两个地址的高 16 Bits 清零，则与 unknown 吻合（应该是微软将用户模式没有使用的 120 TBytes 归为内核了）。

第二块 SystemRange 的大小 = 118.5 TBytes（128 - 9.5）。综上内核模式共占 248 TBytes（0xFFFFFFFF`FFFFFFFF - 0xFFFF0800`00000000 + 1）。

x64 Win10：

标准的 canonical 地址，用户与内核模式各占 128 TBytes。（SystemRange 块的 EndAddress 的值是随机的……不明所以）。

实模式，或保护模式分段下，线性地址就是物理地址；保护模式分页下，线性地址转物理地址涉及 32/48 Bits 的两种分页模式，论坛中有其他文章介绍，因此，就不赘言了。

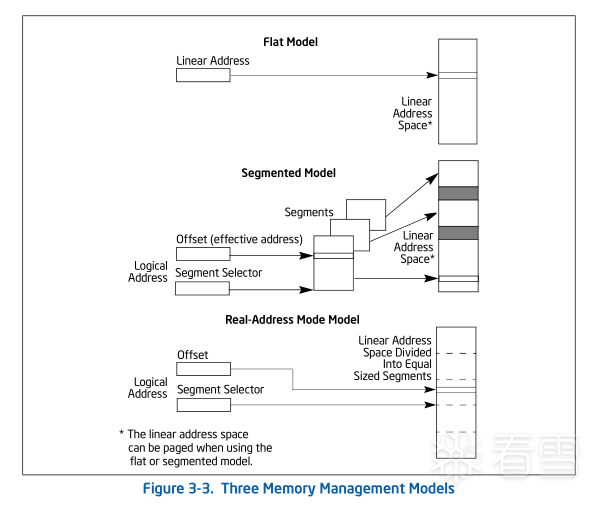

言不如表；表不如图。下图截取自 Intel 手册，图中绘出了逻辑地址到线性地址的转换过程。从图中大致可以将逻辑地址归纳为 'Segment:Offset' 形式，通常 Segment 是隐式的。而现今的编程环境基本皆为 Flat Model，也就是说逻辑地址已经被削弱，取而代之的是线性地址，至少 c/c++ 中指针使用线性地址。
