[原创]IDA 反编译openblt (实战：手搓 hex 文件变成 C语言)
-
发表于: 2025-2-24 19:45
-
OpenBlt 作为一款开源的引导加载程序，在嵌入式系统领域有着广泛的应用。对 OpenBLT 进行反汇编分析，不仅有助于我们深入理解其内部工作机制，还能为系统的安全评估、漏洞挖掘以及功能扩展提供有力支持。
IDA（Interactive Disassembler）作为一款强大的逆向工程工具，能够将二进制代码转换为汇编代码，并提供丰富的分析功能，是反汇编 OpenBLT 的理想选择。
这里选用 开源OpenBlt , 是可以通过反编译后的C 文件与源码对比，最后确定反编译的效果。
详细可参考之前文档，IDA 反汇编 STM32F1xx
本文使用的 IDA Pro 7.7 版本
需要用的对应IDA Pro版本的 IDA sdk ; 网上有很多版本，可自行搜下下载。
分析使用的测试文件 a6cK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6V1L8%4N6F1L8r3!0S2k6q4)9J5k6h3y4K6k6r3&6Q4x3X3g2F1k6i4c8Q4x3V1k6V1L8%4N6F1L8r3!0S2k6q4)9J5c8X3&6A6M7$3S2A6N6$3S2G2i4K6u0r3z5e0l9@1x3U0l9^5x3U0j5`.
分析文件使随便找git上找的开源库。这里面提供了3个文件。

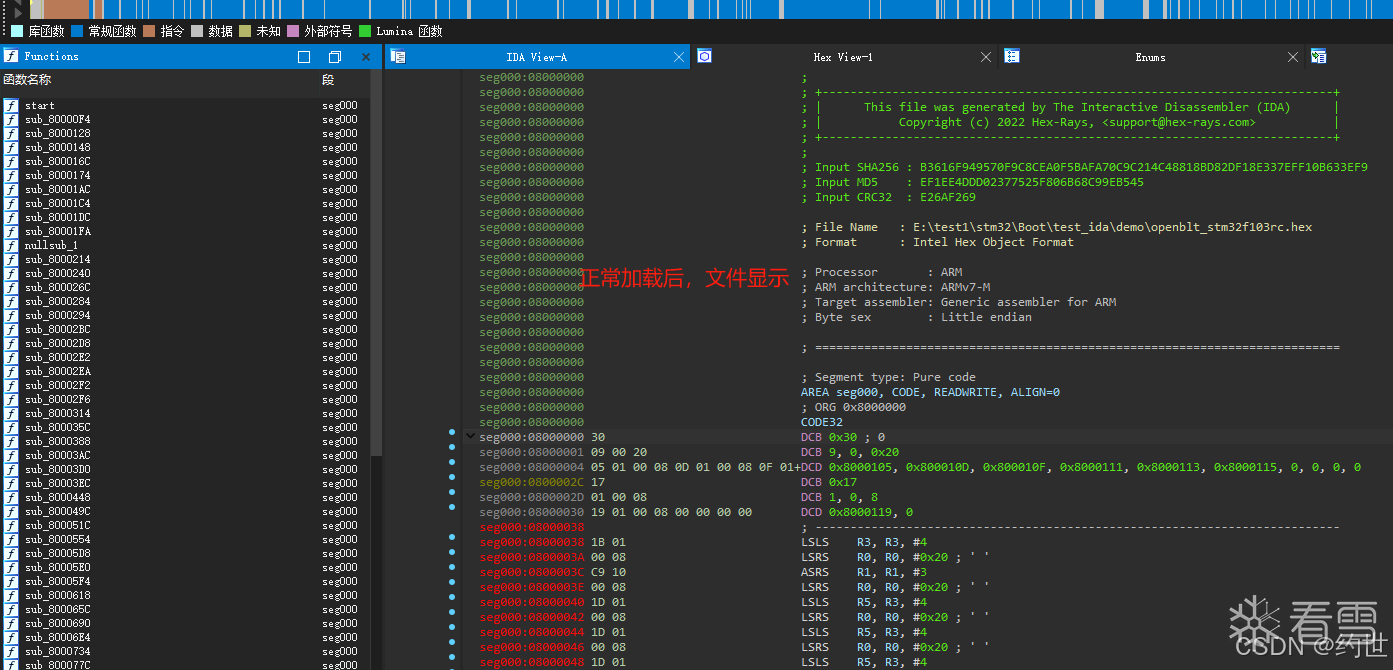

.hex 为 待分析的文件。
.lib 是编译的stm32的std库、openblt库生成的lib文件。
.sig 文件是使用 lib 文件生成的签名文件。

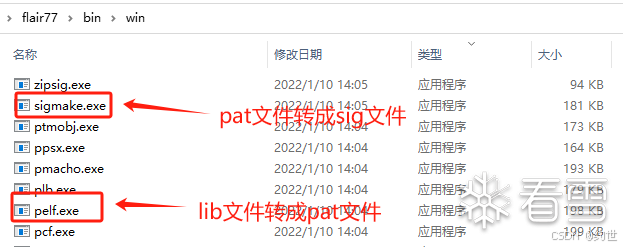

生成 sig 文件需要用到 IDA sdk 里的 flair 工具包。
lib 转 pat 文件基本直接能完成； pat 转 sig 文件，一般编译 .exc 文件， 根据文件提示，添加需要的函数，并删除前面4行即可。

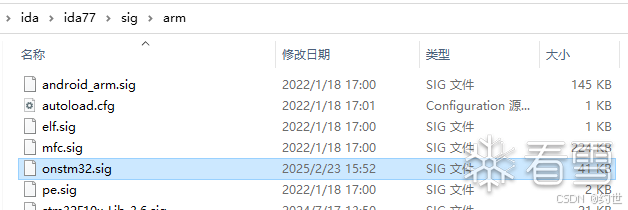

把生成的 sig 文件 复制到 ida77\sig\arm 中

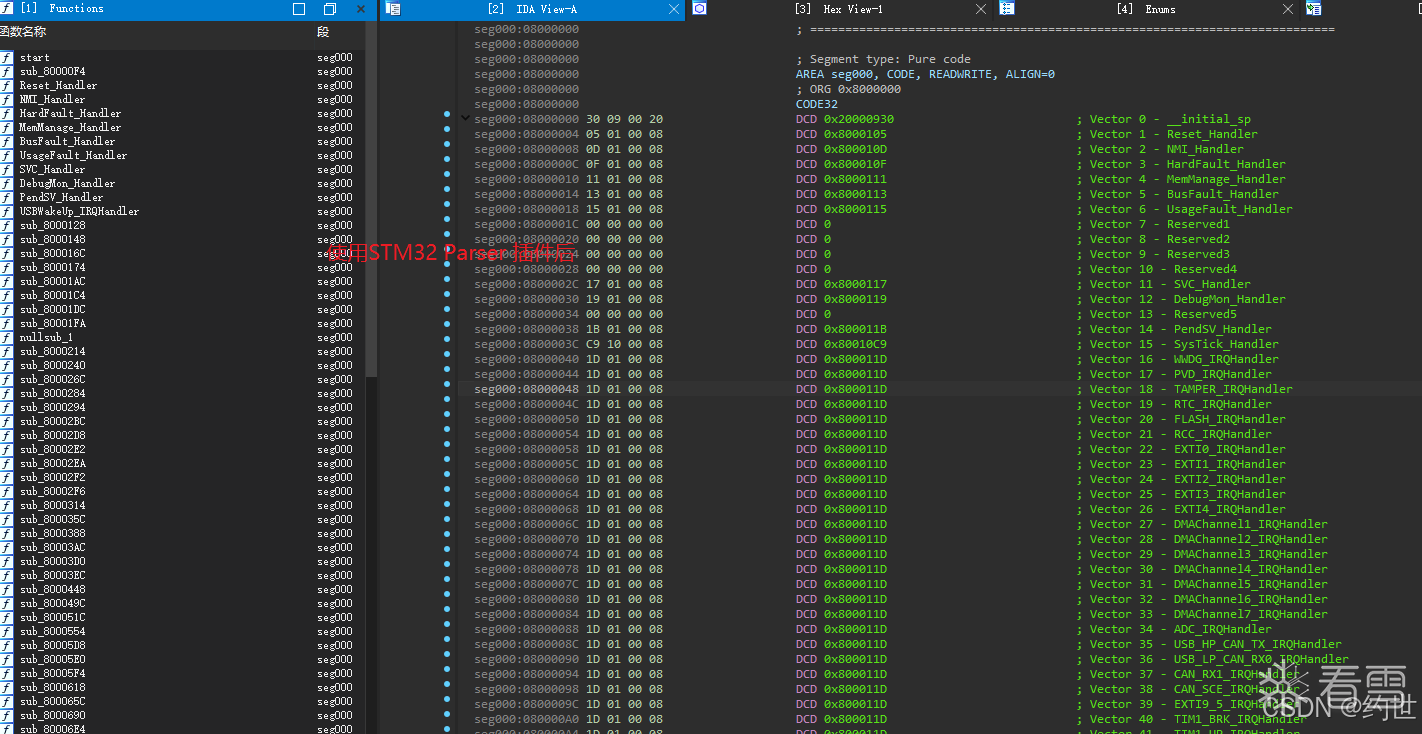

使用 STM32 Parser 插件处理后，按快捷键 Alt+F8 显示结果。
看到使用插件处理后，基本上矢量表函数能完全显示正常。

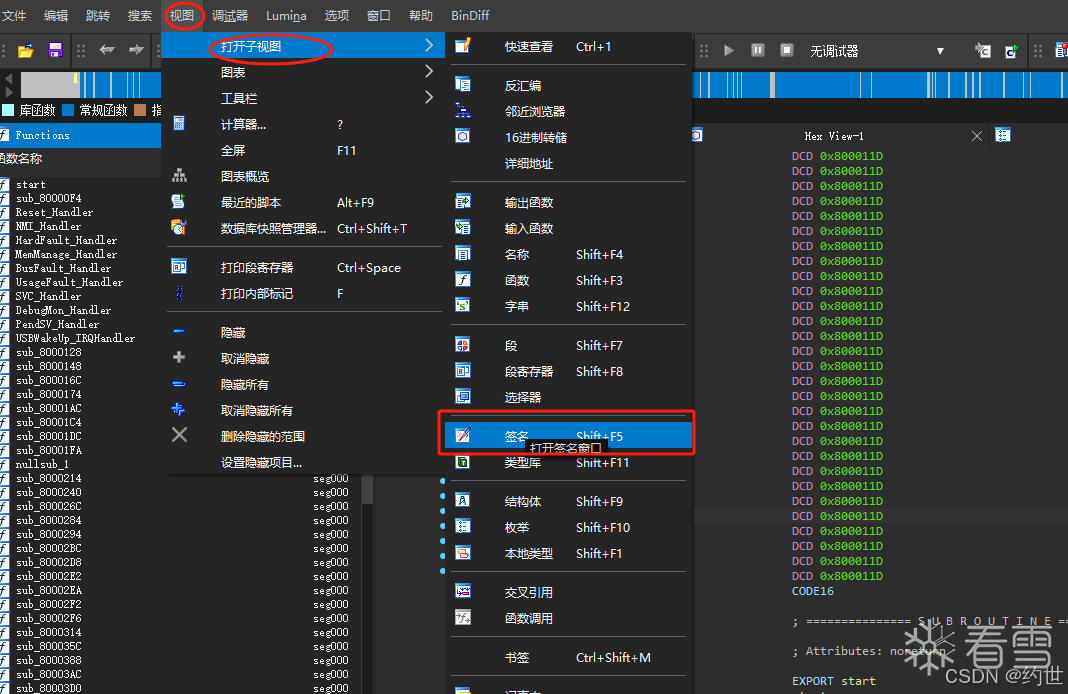

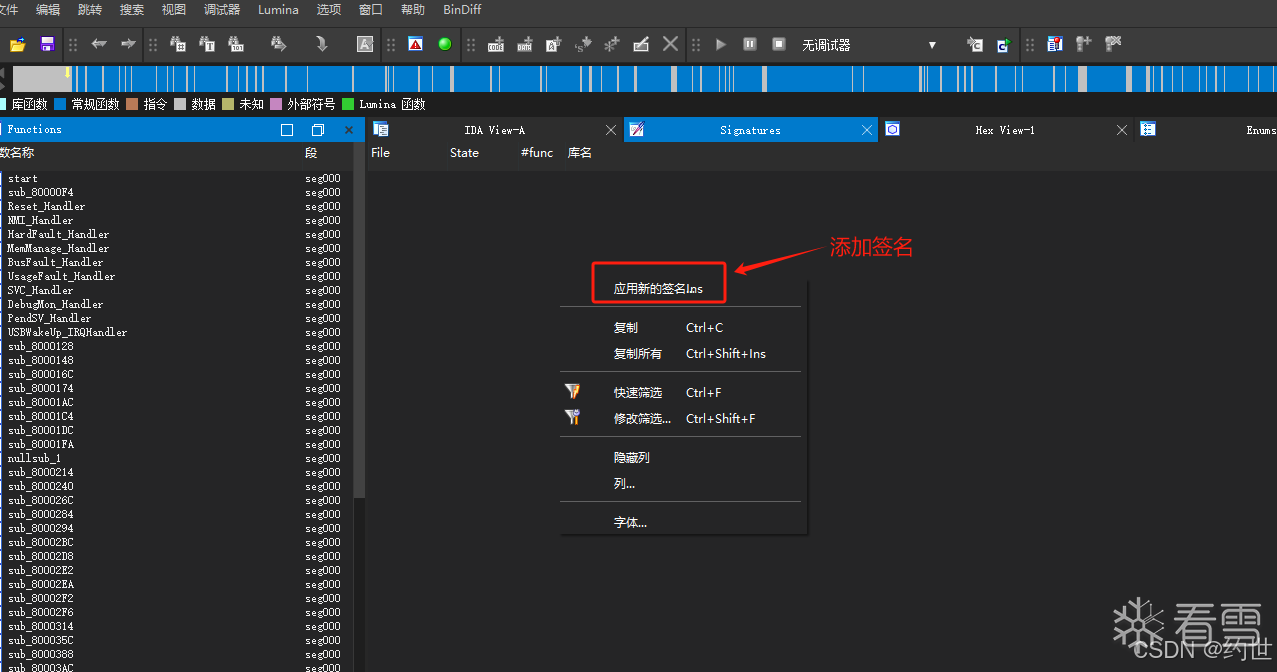

选择 "视图" -> "打开子视图" -> “签名”， 或者直接 shift+F5; 弹出签名窗口，右键添加签名文件

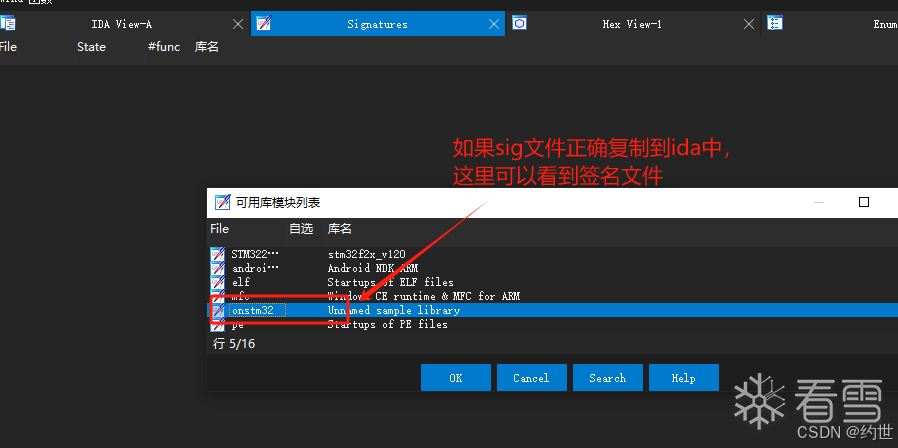

加载sig 文件，点击 OK 即可。

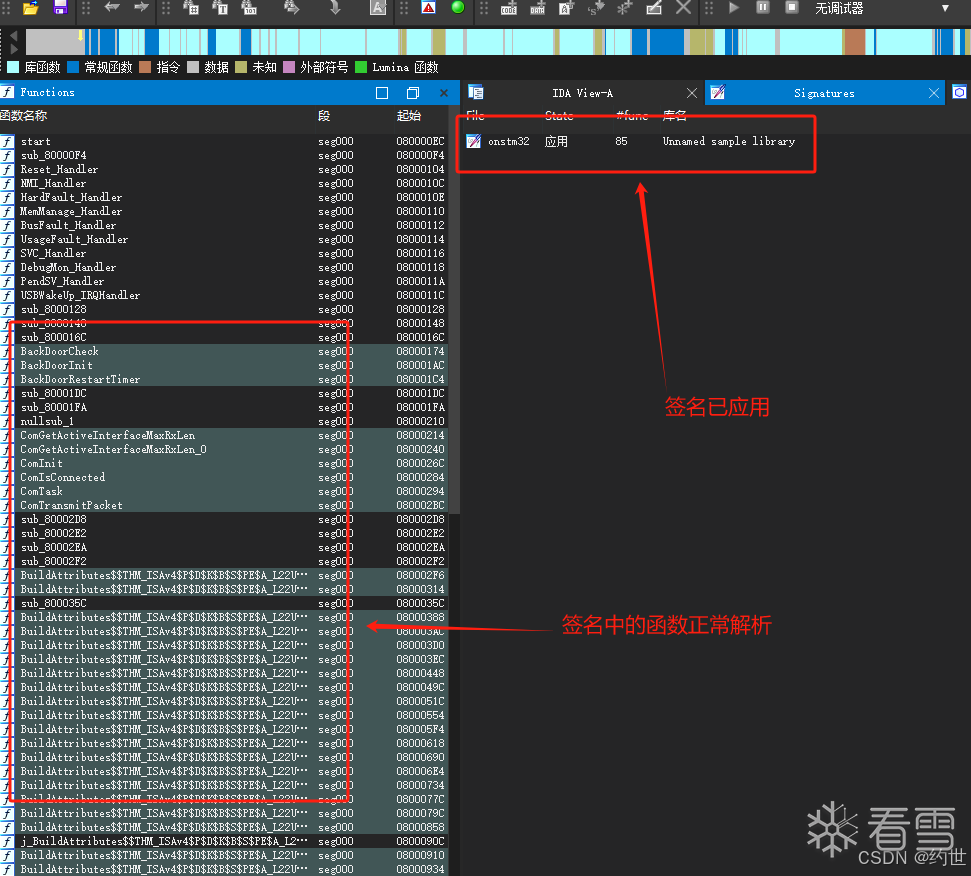

查看加载签名后的文件，很多函数都能解析了。
对比下，反编译后的成果和原始文件。
现在基本能愉快的通过 IDA 查看相关的 C 函数 和 汇编函数 。
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
多谢
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
