想着把一些远古的学习内容总结一下，于是打算用几篇文章回顾PE结构，也希望能帮助上刚入门的师傅。本人水平有限，如有不足的地方，欢迎指出。本篇文章只讲述PE的大概结构

借助CFF Explorer、010这些工具学习PE结构会方便的多，组成PE的结构体可以在微软的官方文档上找到

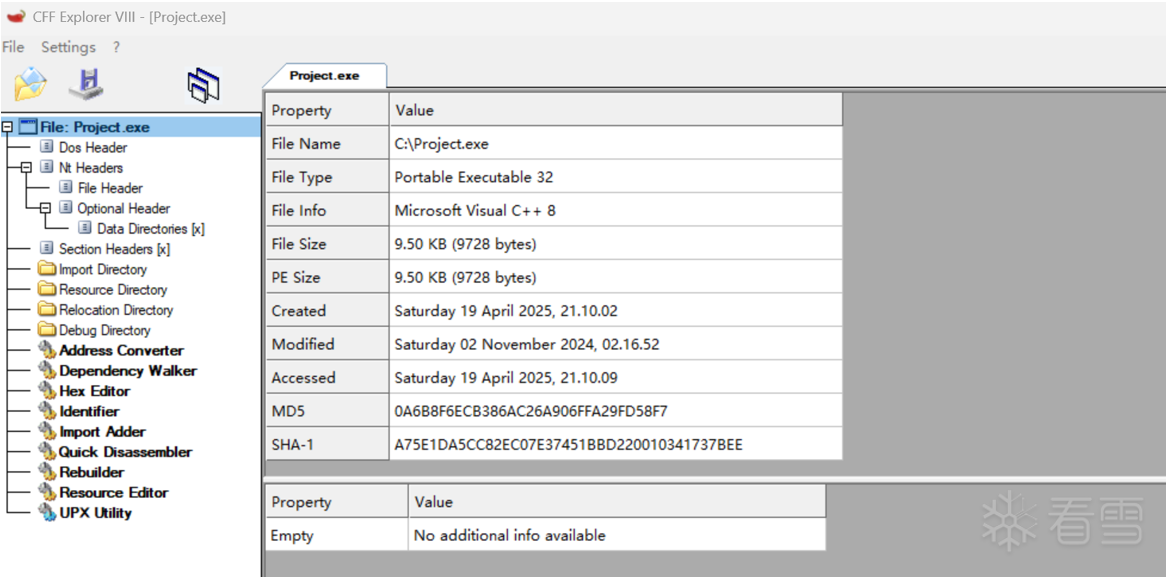

CFF Explorer可以直观的给出PE的各个结构以及PE的相关信息，如上图Project.exe是32位程序

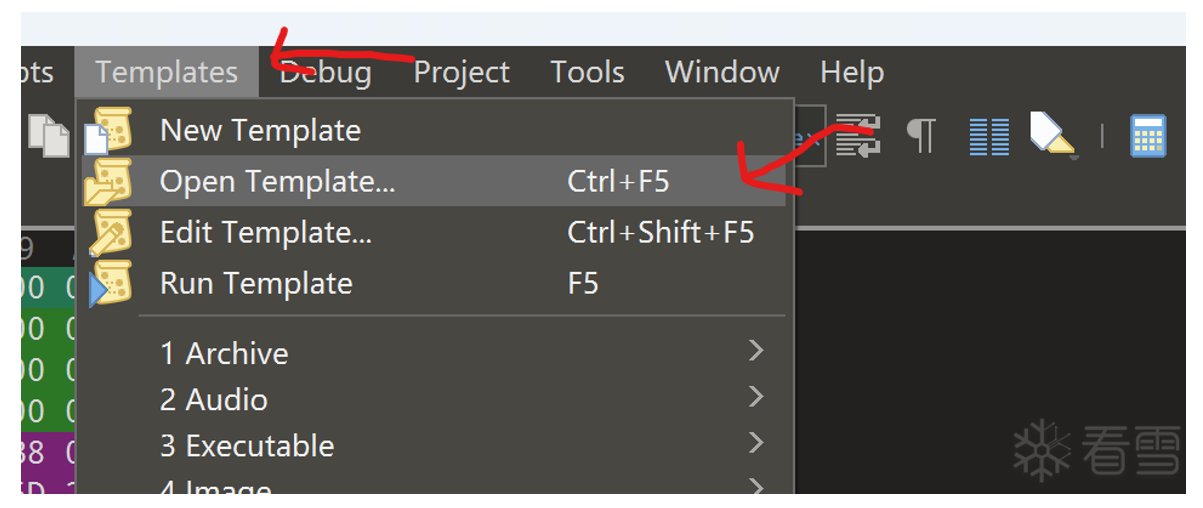

010是很好的二进制查看、编辑器，010自带解析PE结构的功能，如果没有可以添加Templates文件。010通过各种bt文件的模板来解析各种结构的文件的

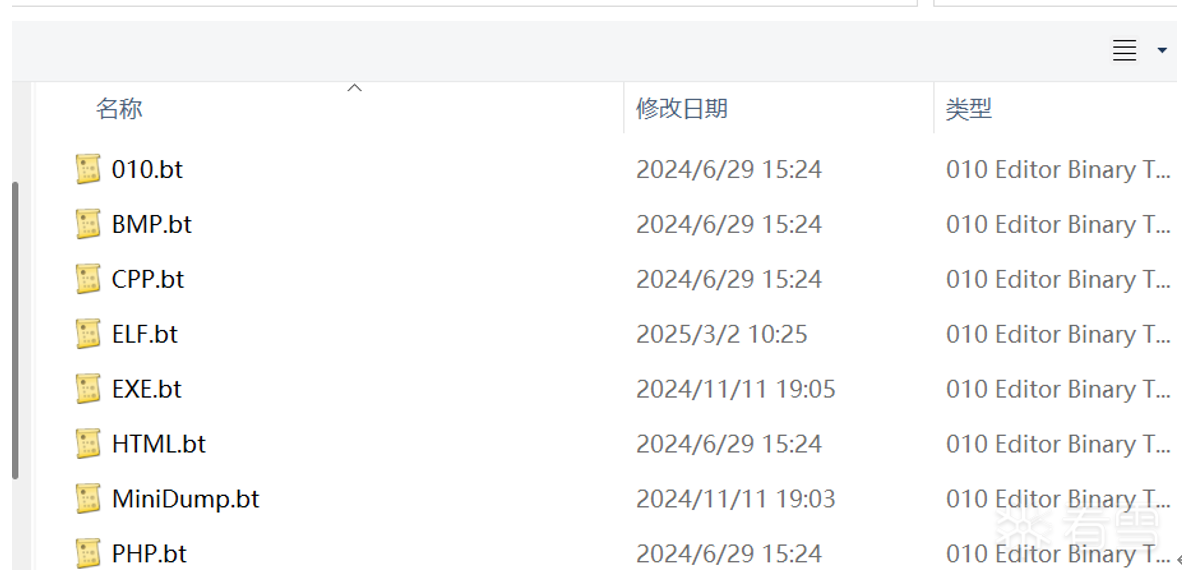

可以看到各种自带的模板，如果不能解析PE的话可以去官网下载对应的bt文件

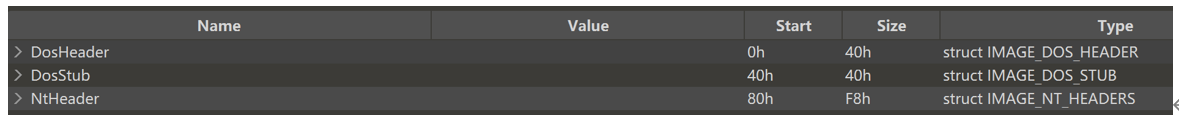

从上述图中其实就可以发现，这些工具都将PE分成DosHeader、DosStub、NtHeader等部分，595K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6D9k6h3q4J5L8W2)9J5k6h3#2A6j5%4u0G2M7$3!0X3N6q4)9J5k6h3y4G2L8g2)9J5c8Y4A6Z5i4K6u0V1j5$3&6Q4x3V1k6%4K9h3&6V1L8%4N6K6i4K6u0r3N6$3W2F1x3K6u0Q4x3V1k6V1k6h3u0#2k6#2)9J5c8Y4m8W2i4K6u0V1k6X3!0J5L8h3q4@1中描述了PE的结构，不过比较乱

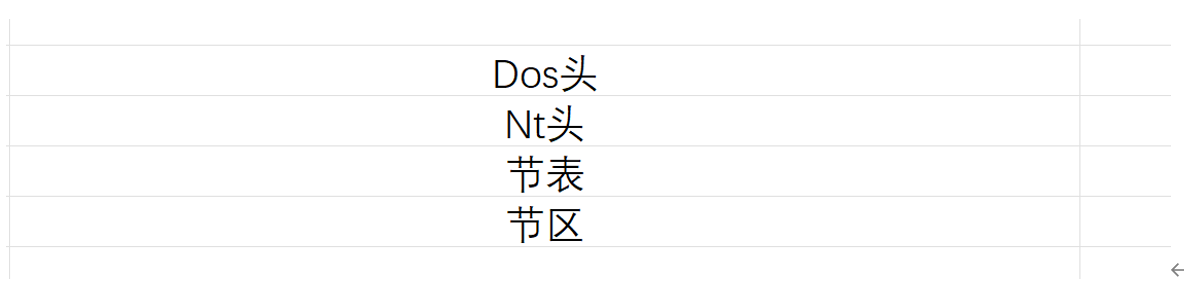

其实总的来说PE文件就分为这4个部分

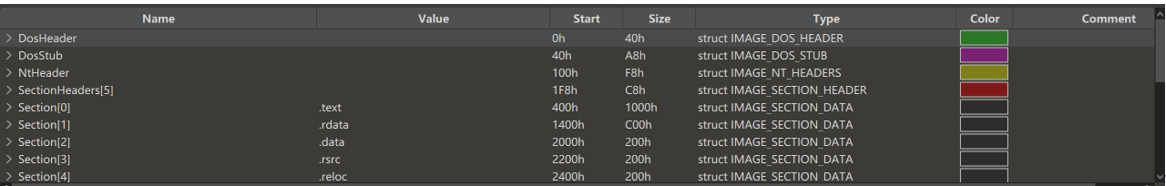

对应010中DosHeader与DosStub就是Dos头，NtHeader就是Nt头，SectionHeaders[5]就是节表，上图表示该PE文件有5个节表，也就是有5个节区，SectionHeaders[5]下面的部分就是各个节区

Dos头没有实质的作用，主要是为了保证PE文件在DOS环境下也能有一定的兼容性和可执行性，Nt头是真正意义上的头部，保存了PE文件的各种属性信息，节表描述了对应节区的信息，如大小、位置等，节区是保存程序内容的地方，如程序的代码、各种全局变量。接下来详细学习各个部分

DosHeader部分是一个叫做IMAGE_DOS_HEADER的结构体，定义如下

typedef struct _IMAGE_DOS_HEADER {

WORD e_magic; // MZ标记 0x5A4D

WORD e_cblp; // 最后(部分)页中的字节数

WORD e_cp; // 文件中的全部和部分页数

WORD e_crlc; // 重定位表中的指针数

WORD e_cparhdr; // 头部尺寸以段落为单位

WORD e_minalloc; // 所需的最小附加段

WORD e_maxalloc; // 所需的最大附加段

WORD e_ss; // 初始的SS值(相对偏移量)

WORD e_sp; // 初始的SP值

WORD e_csum; // 补码校验值

WORD e_ip; // 初始的IP值

WORD e_cs; // 初始的SS值

WORD e_lfarlc; // 重定位表的字节偏移量

WORD e_ovno; // 覆盖号

WORD e_res[4]; // 保留字

WORD e_oemid; // OEM标识符(相对m_oeminfo)

WORD e_oeminfo; // OEM信息

WORD e_res2[10]; // 保留字

LONG e_lfanew; // NT头相对于文件的偏移地址

} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

其大小在64位、32位上都是64个字节，需要特别关注的是第一个与最后一个字段，e_magic字段是标识，e_lfanew字段保存了Nt头的相对文件地址

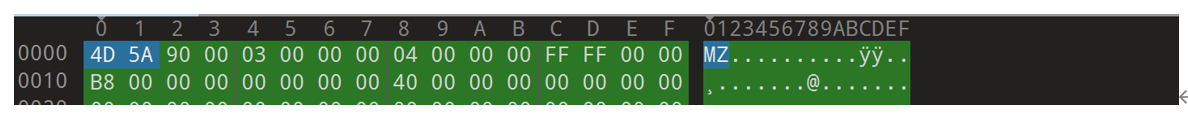

PE文件开头的两个字节就是MZ

为什么需要单独保存这个字段呢，Dos头后面紧跟着不是Nt头吗。Dos头后面确实紧跟着Nt头，但是Dos头的大小是不确定的，因为DosStub部分是不确定的，该部分的结构体为MS_DOS Stu Program

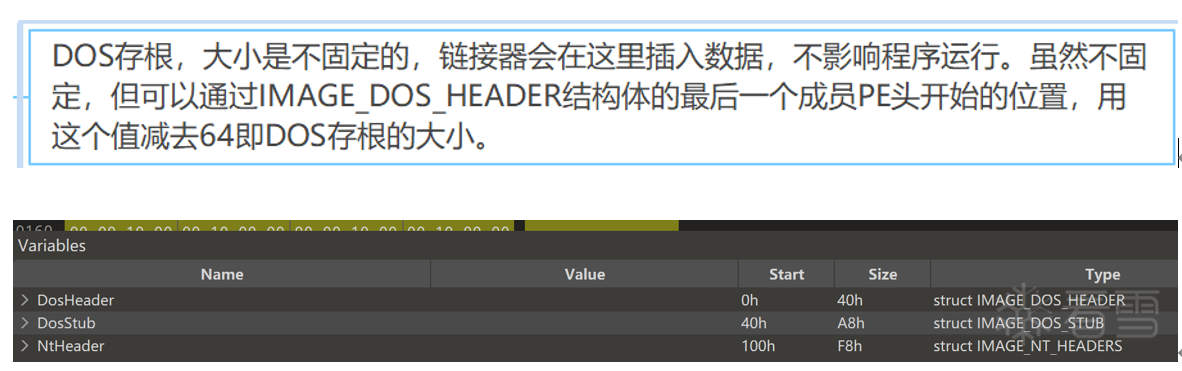

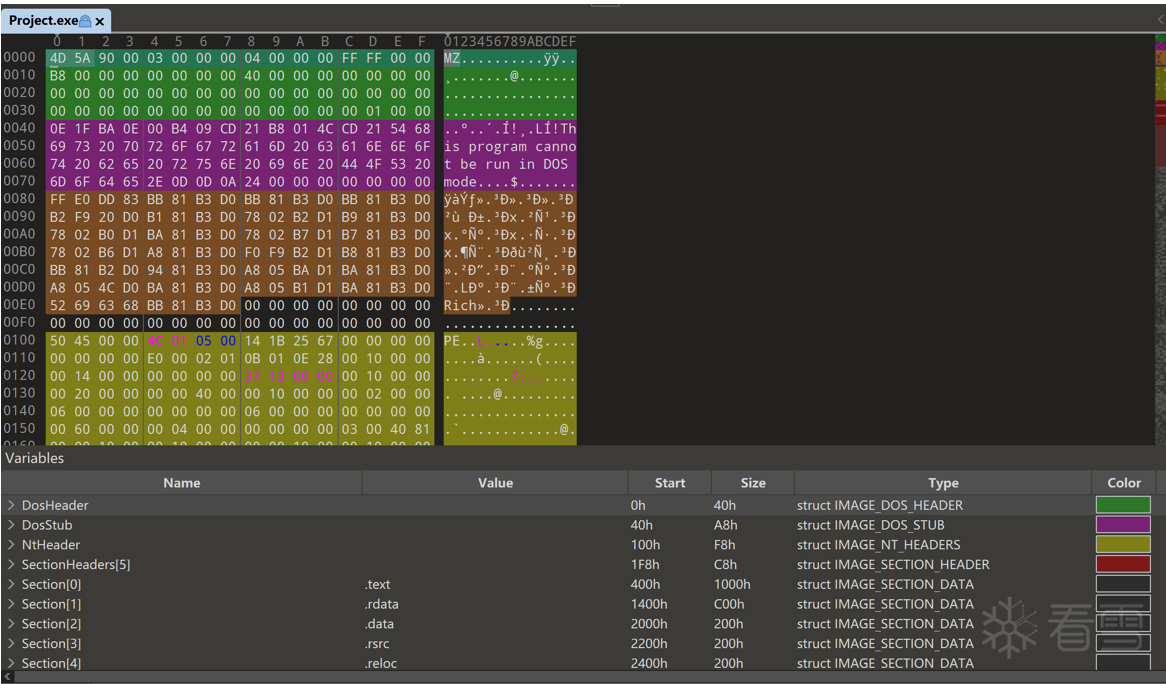

当前PE文件的DosStub部分大小是A8H

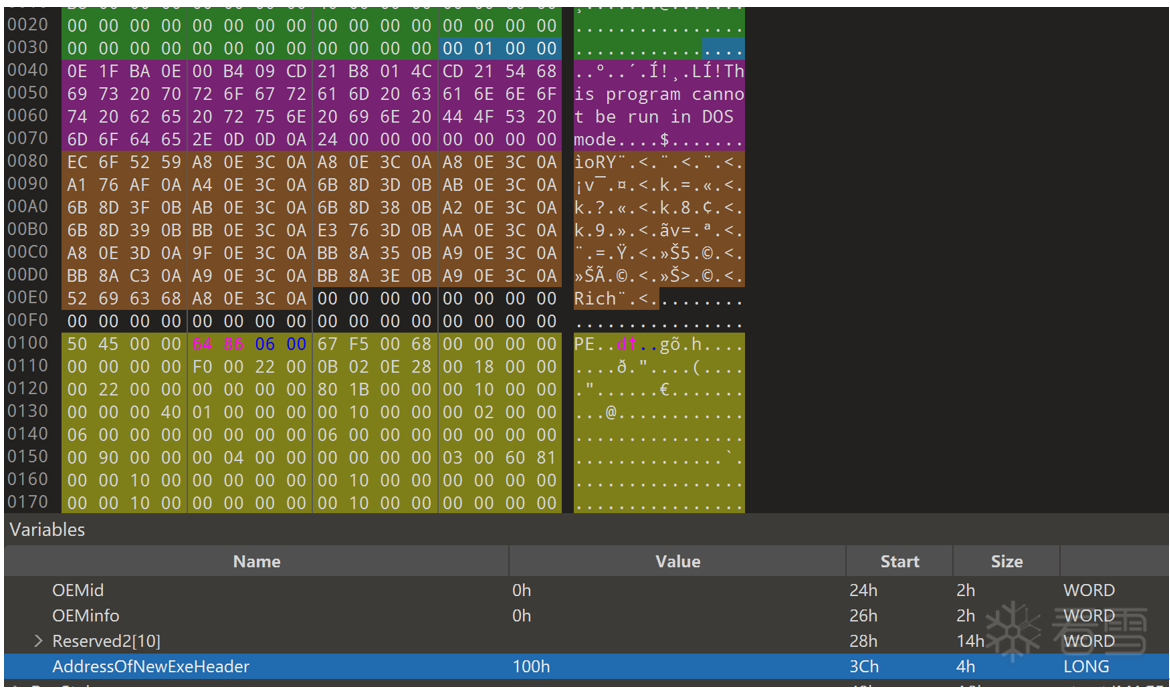

可以看到e_lfanew字段的值为100H，说明PE头从100H开始

一般来说Dos头后面紧跟着Nt头，但是如上图40H+A8H!=100H，不管了，换一个PE好了

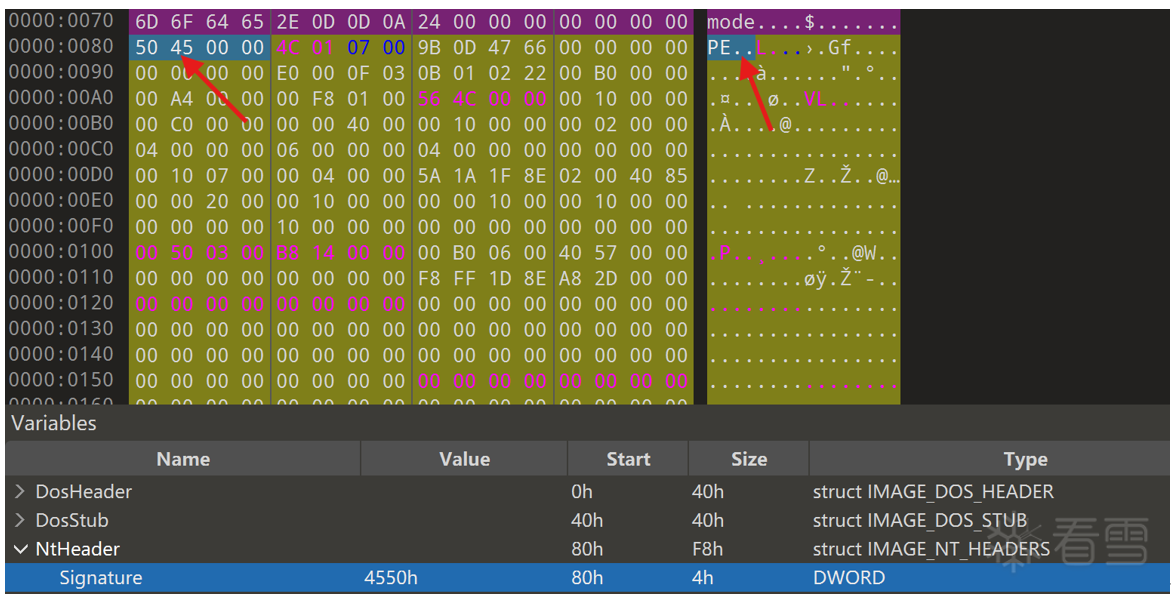

这下Dos头后面紧跟着Nt头了

dd1K9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6D9k6h3q4J5L8W2)9J5k6h3#2A6j5%4u0G2M7$3!0X3N6q4)9J5k6h3y4G2L8g2)9J5c8Y4A6Z5i4K6u0V1j5$3&6Q4x3V1k6%4K9h3&6V1L8%4N6K6i4K6u0r3N6$3W2F1x3K6u0Q4x3V1k6S2M7r3W2Q4x3V1k6%4K9h3&6F1N6q4)9J5c8X3&6K6i4K6u0V1N6$3W2F1L8Y4c8Q4x3X3c8A6L8h3q4Y4k6g2)9#2k6X3&6@1i4K6g2X3K9r3g2S2k6r3g2J5M7K6j5@1i4@1g2r3i4@1u0o6i4K6R3^5i4@1f1#2i4@1u0q4i4@1q4q4i4@1f1^5i4@1u0p5i4@1q4r3d9f1#2m8c8@1g2Q4y4h3k6z5g2q4)9#2k6V1S2q4b7f1c8q4f1W2x3$3y4q4!0q4y4#2!0n7b7W2)9&6x3#2!0q4y4W2)9&6c8g2)9^5y4q4!0q4y4#2)9&6b7g2)9^5y4q4!0q4y4g2!0m8c8g2)9&6b7g2!0q4y4q4!0n7z5g2)9^5z5g2!0q4c8W2!0n7b7#2)9^5z5b7`.`.

Nt头有两种结构

typedef struct _IMAGE_NT_HEADERS64 {

  DWORD                   Signature;

  IMAGE_FILE_HEADER       FileHeader;

  IMAGE_OPTIONAL_HEADER64 OptionalHeader;

} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;

typedef struct _IMAGE_NT_HEADERS {

  DWORD                   Signature;

  IMAGE_FILE_HEADER       FileHeader;

  IMAGE_OPTIONAL_HEADER32 OptionalHeader;

} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

体现在OptionalHeader字段的不同，本篇就分析64位的了

恒为”PE/0/0”，是PE文件的标识

是一个IMAGE_FILE_HEADER结构，标准PE头，固定20字节，保存PE的一些属性

typedef struct _IMAGE_FILE_HEADER {

WORD Machine; //标记可以程序可以运行在什么样的CPU上

WORD NumberOfSections; //记录节的数目

DWORD TimeDateStamp; //时间戳，可以更改

DWORD PointerToSymbolTable; //符号表的偏移量，与debug有关，没有则为零

DWORD NumberOfSymbols; //符号表中的符号数

WORD SizeOfOptionalHeader; //记录MAGE_OPTIONAL_HEADER的大小

WORD Characteristics; //记录文件属性

} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

d3bK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6D9k6h3q4J5L8W2)9J5k6h3#2A6j5%4u0G2M7$3!0X3N6q4)9J5k6h3y4G2L8g2)9J5c8Y4A6Z5i4K6u0V1j5$3&6Q4x3V1k6%4K9h3&6V1L8%4N6K6i4K6u0r3N6$3W2F1x3K6u0Q4x3V1k6S2M7r3W2Q4x3V1k6%4K9h3&6F1N6q4)9J5c8X3&6K6i4K6u0V1N6$3W2F1L8Y4c8Q4x3X3c8A6L8h3q4Y4k6g2)9#2k6X3k6A6L8r3g2Q4y4h3k6Z5k6h3q4V1k6i4t1`.（微软IMAGE_FILE_HEADER结构的定义）

关注一下SizeOfOptionalHeader记录的是MAGE_OPTIONAL_HEADER，因为MAGE_OPTIONAL_HEADER的大小也是不固定的，NumberOfSections表明节表也就是节区的数量，Characteristics字段表明PE文件的类型，如IMAGE_FILE_DLL（0x2000）表明是DLL文件，IMAGE_FILE_EXECUTABLE_IMAGE（0x0002）表明是EXE可执行文件

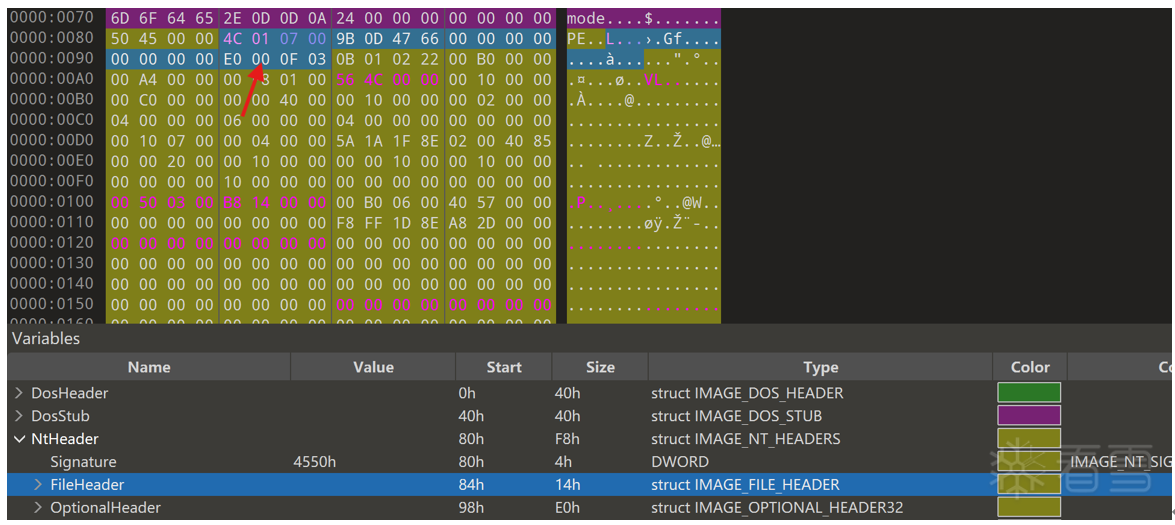

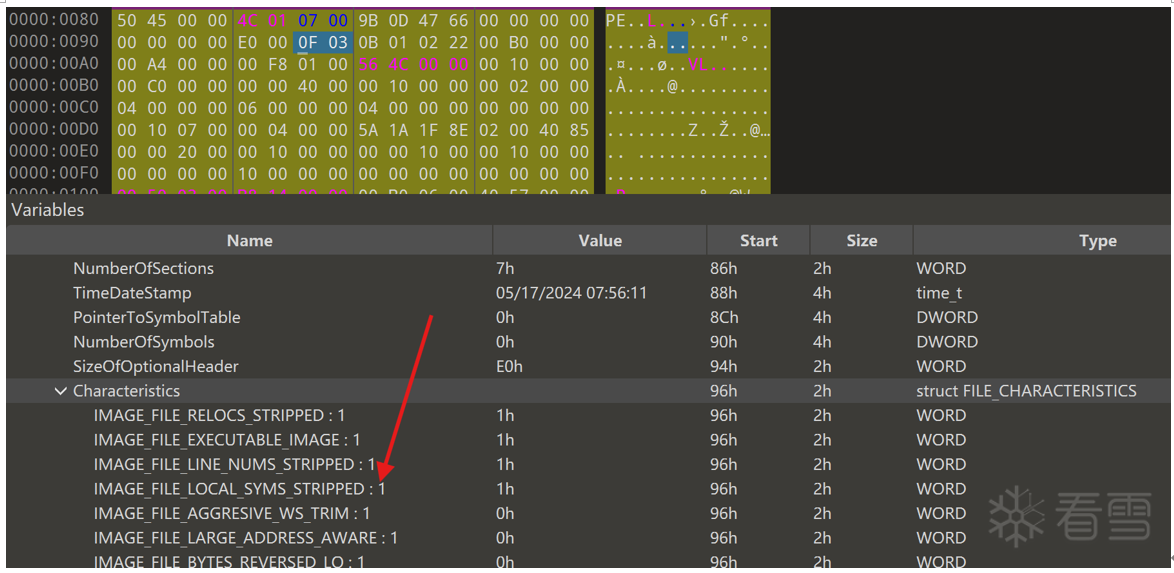

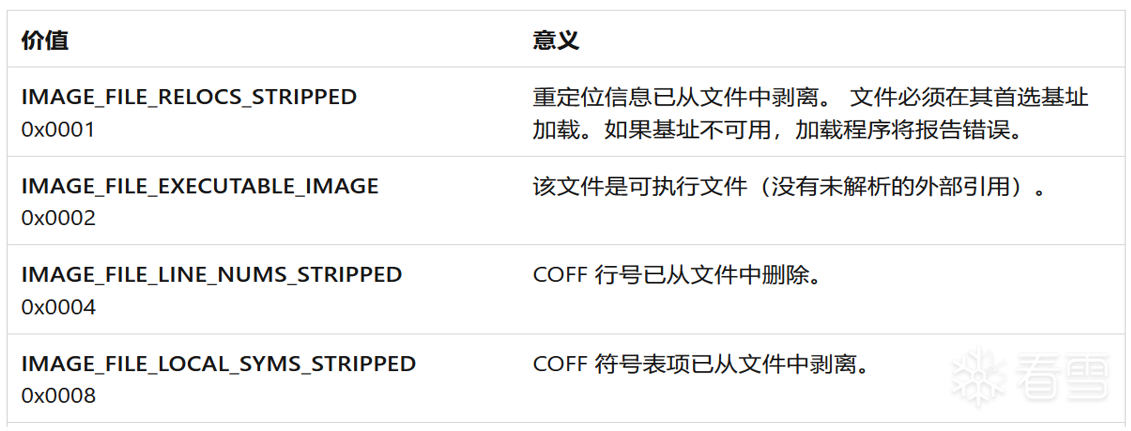

图中蓝色部分的第3、4个字节为000007，表明有7个节表，最后两个字节是030F，表明有如下下图的一些性质，其值是下图等value的累和

是一个IMAGE_OPTIONAL_HEADER结构，定义如下

typedef struct _IMAGE_OPTIONAL_HEADER64 {

WORD Magic; //标志程序是32位还是64位，0B02为64位，0B01为32位

BYTE MajorLinkerVersion; //链接器的主版本号

BYTE MinorLinkerVersion; //链接器次要版本号

DWORD SizeOfCode; //代码节的大小（以字节为单位），如果有多个代码节，则为所有此类节的总和

DWORD SizeOfInitializedData; //初始化的数据节的大小（以字节为单位），如果有多个已初始化的数据节，则为所有此类节的总和

DWORD SizeOfUninitializedData; //未初始化的数据节的大小（以字节为单位），如果有多个未初始化的数据节，则为所有此类节的总和

DWORD AddressOfEntryPoint; //程序入口点，保存的是相对内存偏移地址

DWORD BaseOfCode; //代码段的开头点，也是相对内存的偏移地址

ULONGLONG ImageBase; //内存基址

DWORD SectionAlignment; //内存加载的节对齐大小，头也要对齐

DWORD FileAlignment; //文件对齐大小

WORD MajorOperatingSystemVersion; //所需操作系统的主版本号

WORD MinorOperatingSystemVersion; //所需操作系统的次要版本号
