[原创]逆向进入内核时代之APatch源码学习(04.内核符号表)
-
发表于: 2024-10-12 17:16
-
题外话：学了有什么屁用？啥也不是
答复: KROOT，KernelSu，APatch打造最强瑞士军刀
进入正题
话不多说，且听这回分解，通过前一章节, 我们了解到Kptools的核心功能是嵌入和提供一些必要的运行时参数, 而这些参数：
- 要么从外部获取
- 要么运行时拦截查找
这是我们必须要解答的问题, 这里面牵扯的知识点比较复杂, 其中核心知识点是KAllSyms, 也就是内核符号表.
这里我们站在前人的肩膀上学习, 再结合自身实践。
41bK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6%4N6%4N6Q4x3X3g2U0L8X3u0D9L8$3N6K6i4K6u0W2j5$3!0E0i4K6u0r3K9X3W2S2L8X3S2#2j5e0p5&6z5e0u0Q4x3V1k6H3i4K6u0r3x3e0j5^5y4e0t1%4z5e0k6Q4x3X3g2Z5N6r3#2D9
什么是内核符号表?
内核符号表（Kernel Symbol Table）是操作系统内核维护的一张表格，包含了内核中所有符号（如函数名、变量名及其地址）的映射关系。符号表的主要用途包括调试、诊断、以及在运行时进行符号解析。以下是一些关于内核符号表的详细信息：
内核符号表主要功能
调试：
- 在调试内核代码时，调试工具（如gdb）需要知道内核函数和变量的地址，以便设置断点、查看变量值等。符号表提供了这些信息。
诊断和性能分析：
- 工具如perf、ftrace等依赖内核符号表来解析性能数据，帮助开发者找出性能瓶颈或错误代码位置。
加载和卸载内核模块：
- 内核模块在加载时需要解析符号表，以找到所需的函数和变量。
内核崩溃分析：
- 内核崩溃（Kernel Panic）时，符号表帮助生成更有意义的崩溃日志，指出确切的崩溃位置。
核心关键概念
- 符号：表示内核中函数或变量的名称。
- 地址：符号在内存中的位置。
- 映射关系：符号和地址之间的对应关系。
简单总结
- 内核符号表是操作系统内核中的重要数据结构，广泛用于内核调试、诊断、性能分析以及模块管理。了解并使用内核符号表对于内核开发者和系统管理员来说，是非常重要的技能。
真机如何查看内核符号表?
1 2 3 4 | thyme:/ $ su thyme:/ # echo 0 > /proc/sys/kernel/kptr_restrict thyme:/ # cat /proc/kallsyms > /sdcard/syms.txt thyme:/ # |

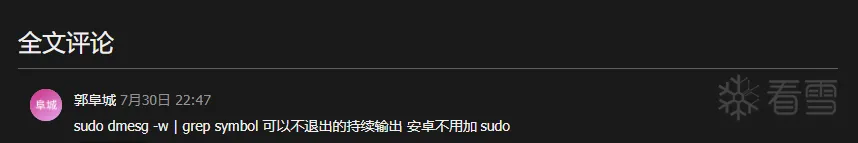

这里贴一下其他学员的经验， 传播鼓励。
自己编译内核如何查看内核符号表?
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 | //KernelPatchQEMU/.tmp_kallsyms1.S#include <asm/types.h>#if BITS_PER_LONG == 64#define PTR .quad#define ALGN .align 8#else#define PTR .long#define ALGN .align 4#endif .section .rodata, "a".globl kallsyms_offsets ALGNkallsyms_offsets: .long 0 .long 0 .long 0x800 .long 0x800 .long 0x800 .long 0x848 .long 0x898 .long 0x950 |
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | //KernelPatchQEMU/System.map0000000000000000 A __rela_size0000000000000000 A _kernel_flags_le_hi320000000000000000 A _kernel_offset_le_hi320000000000000000 A _kernel_size_le_hi32000000000000000a A _kernel_flags_le_lo320000000000000200 A PECOFF_FILE_ALIGNMENT0000000000080000 A _kernel_offset_le_lo3200000000001ad808 A __pecoff_data_rawsize0000000000215000 A __pecoff_data_size00000000011d0518 A __rela_offset00000000012e6000 A _kernel_size_le_lo32ffff000008080000 t _headffff000008080000 T _textffff000008080800 T __exception_text_start |
kallsyms是如何生成的?
详细阅读下这里的代码即可 //KernelPatchQEMU/scripts/kallsyms.c，
在内核编译之前kallsyms会遍历搜索并生成对应的汇编文件.
深入理解kptools里面analyze_kallsym_info

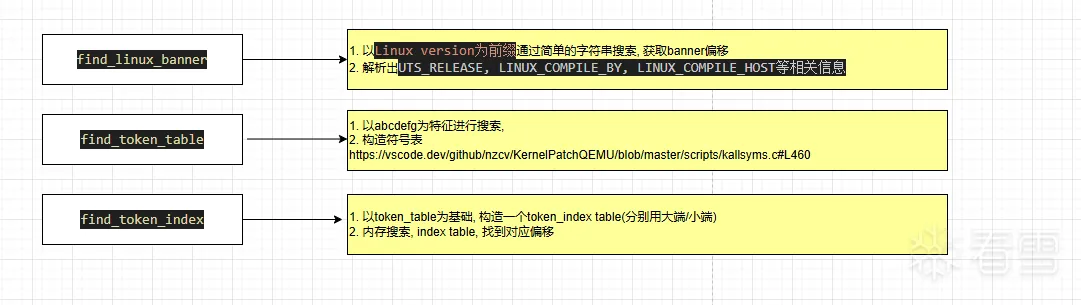

在我们掌握必备的基础知识之后, 我们来感受下作者是如何通过特征, 一步步找到自己想要的运行时参数的. 先简单画个图, 领会下意图.
11cK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6$3M7$3y4G2k6r3g2Q4x3X3g2V1k6i4k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3V1k6F1P5X3y4$3i4K6u0r3d9$3g2J5L8X3g2D9f1r3q4@1j5$3S2c8c8f1#2g2i4K6u0r3j5X3I4G2j5W2)9J5c8X3#2S2M7%4c8W2M7W2)9J5c8W2)9J5k6i4c8E0M7q4)9#2k6X3E0S2L8r3I4K6P5h3#2K6x3g2)9J5k6g2y4Q4x3U0y4x3x3U0p5#2x3e0t1J5
可以查看kallsym对应的源码.
26fK9s2c8@1M7s2y4Q4x3@1q4Q4x3V1k6Q4x3V1k6$3M7$3y4G2k6r3g2Q4x3X3g2V1k6i4k6Q4x3V1k6Y4K9i4c8Z5N6h3u0Q4x3V1k6F1P5X3y4$3i4K6u0r3d9$3g2J5L8X3g2D9f1r3q4@1j5$3S2c8c8f1#2g2i4K6u0r3j5X3I4G2j5W2)9J5c8X3#2S2M7%4c8W2M7W2)9J5c8X3W2F1K9i4c8Q4x3V1k6$3k6i4u0K6K9h3!0F1i4K6u0W2j5#2)9J5x3@1H3@1y4l9`.`.
1 2 3 4 5 6 7 8 9 | /* FIXED STRINGS! Don't touch! */const char linux_banner[] = "Linux version " UTS_RELEASE " (" LINUX_COMPILE_BY "@" LINUX_COMPILE_HOST ") (" LINUX_COMPILER ") " UTS_VERSION "\n";const char linux_proc_banner[] = "%s version %s" " (" LINUX_COMPILE_BY "@" LINUX_COMPILE_HOST ")" " (" LINUX_COMPILER ") %s\n"; |
1 2 3 4 5 6 7 8 9 10 11 | output_label("kallsyms_token_table");off = 0;//https://vscode.dev/github/nzcv/KernelPatch/blob/old/tools/kallsym.h#L14//对应KSYM_TOKEN_NUMS为什么是256for (i = 0; i < 256; i++) { best_idx[i] = off; expand_symbol(best_table[i], best_table_len[i], buf); printf("\t.asciz\t\"%s\"\n", buf); off += strlen(buf) + 1;}printf("\n"); |
kallsyms_token_table代码生成实现, 可以辅助阅读kptools对应代码.
最后
个人觉得读懂kptools的代码一定要理解内核符号表的原理， 不必急于求成，理解了就看懂了。最后欢迎充电，分享技术：
