前段时间出于个人兴趣和需求，买了esp32开发板做了个蓝牙控制舵机，安装在宿舍灯旁，实现了手机远程关宿舍灯。

最近出于对ble安全的学习目的，买了款nrf52840-dongle，对开发板的ble服务做嗅探，可以由此初步学习对于ble的流量分析和安全加固。

蓝牙是一种短距的无线通讯技术，BLE（Bluetooh Low Energy）可视为蓝牙技术的一个新模块，并区别于传统模块，最大的特点就是成本和功耗降低，应用于实时性要求比较高的场景。

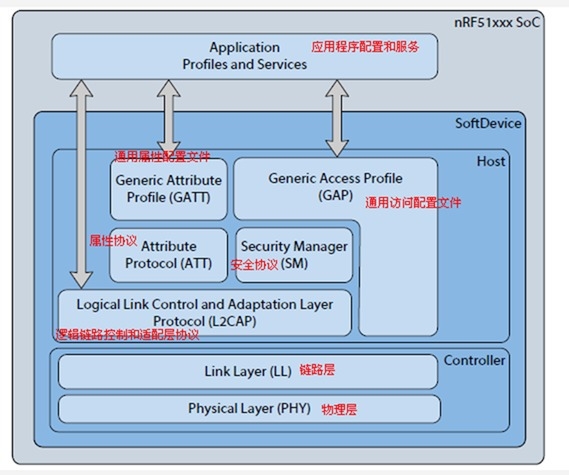

BLE协议栈如下

后续的流量分析中会涉及到的协议层如下

1、LL层（Link Layer链路层）

ble是面向连接的协议，类tcp。连接前需要进行广播，不断在广播通道发送广播报文。包括广播报文和建立连接后的报文都是以链路层为基础的。

2、L2CAP层（Logic link control and adaptation protocol）
L2CAP对LL进行了一次简单封装，LL只关心传输的数据本身，L2CAP就要区分是加密通道还是普通通道，同时还要对连接间隔进行管理。

3、SMP（Secure manager protocol）
SMP用来管理BLE配对过程的，保证连接的安全性，过程包括密钥生成与分发。配对分为传统配对（legacy pairing）和安全配对（LE Secure Connections）

4、ATT（Attribute protocol）

ATT层用来定义用户命令及命令操作的数据，比如读取某个数据或者写某个数据。BLE引入了attribute概念，用来描述一条一条的数据。Attribute除了定义数据，同时定义该数据可以使用的ATT命令，因此这一层被称为ATT层。

5、GATT（Generic attribute profile ）

GATT用来规范attribute中的数据内容，并运用group（分组）的概念对attribute进行分类管理。GATT 中存在服务端和客户端的定义，在 GATT 定义了服务（service），每个服务可以包含零个或多个特征（characteristic），不同的特征之间用唯一的 UUID 区分，这些特征又可以包括零个或多个：

描述符（descriptor），顾名思义，可有可无。

值（value），就是操作行为的实际数据。

属性（properties），指定了读或写。

硬件的工作不做赘述。以下是刷入esp32的代码，是不进行安全加固的版本。

（ps：本人是嵌入式开发的小白，esp32开发的门槛不高，使用到了arduino ide，它提供了简化开发的库函数和框架）。

以上代码烧入esp32，它就作为一个gatt的服务端运行，开启了ble服务，不断广播等待连接，并创建了特征，定义了收到特定的特征值"OFF"，即进行关灯操作。此时手机作为客户端，与服务器连接，通过nrfconnect这个app可以发送自己编辑的特征值。

除了服务端-客户端的叫法，也可以叫做从机-主机，外设（ Peripheral ）-中心设备（ Central）。

nrf52840是一款支持ble工作的芯片，可以用作蓝牙扫描器或嗅探器，配合wireshark捕获和分析周围设备的BLE广播包和连接包。价格40左右。

配置过程参考Wireshark配合nRF Sniffer使用技巧 - unrulife - 博客园 (cnblogs.com)

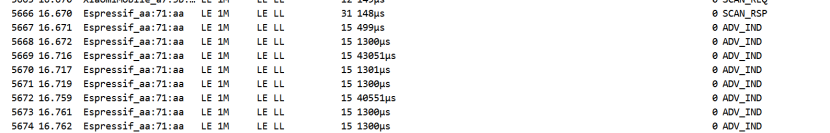

开始捕获后，在连接前有大量的广播包，info显示为ADV_IND等信息。

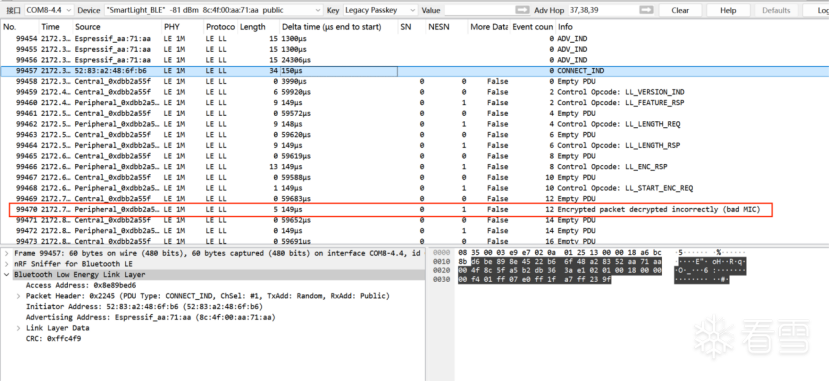

手机向设备发起配对请求后，可以看到首先有个由手机发起的连接请求，info为CONNECT_IND。随后没有发现有效数据，同时关注到存在"Encrypted packet decrypted incorrectly (bad MIC)"这样的字眼，说明流量被加密了。

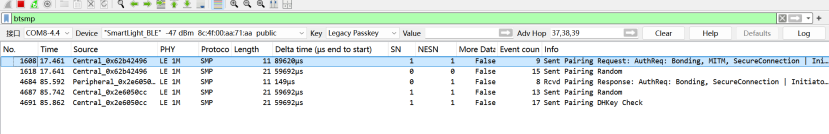

用btsmp过滤出SMP包，说明配对的过程是会通过SMP协议进行密钥的管理的。

客户端发送一个 Pairing Request，服务端返回一个 Pairing Response，还有一些随机数的交换和确认。最后产生一个Long Term Key（LTK），用于加密配对后的通信。

Pairing Response的关键字段如下：

1、IO Capability

是根据输入输出能力协商配对方式，No Input, No Output (0x03)
声明设备无输入输出界面，因此使用 "Just Works" 或 静态密码 的配对方式。
