[原创]stm32逆向JLINK OB的BOOT
-
发表于: 2017-12-22 12:09
-
我是农民种地的也学点逆向，种地的搞这个有点另类。

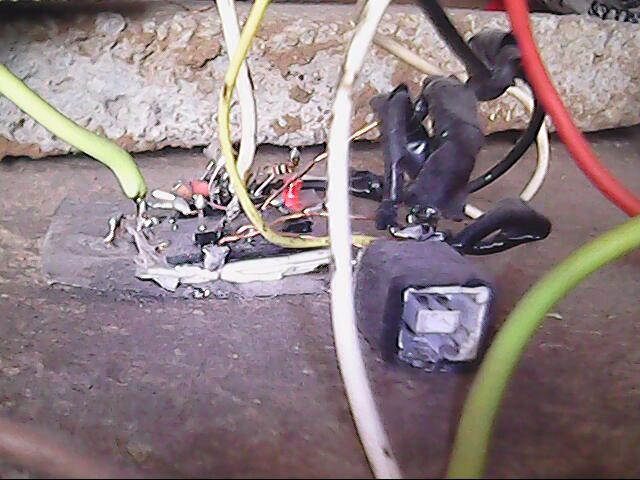

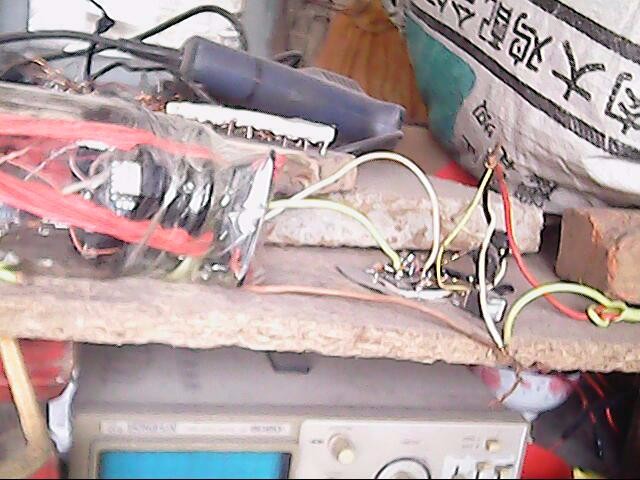

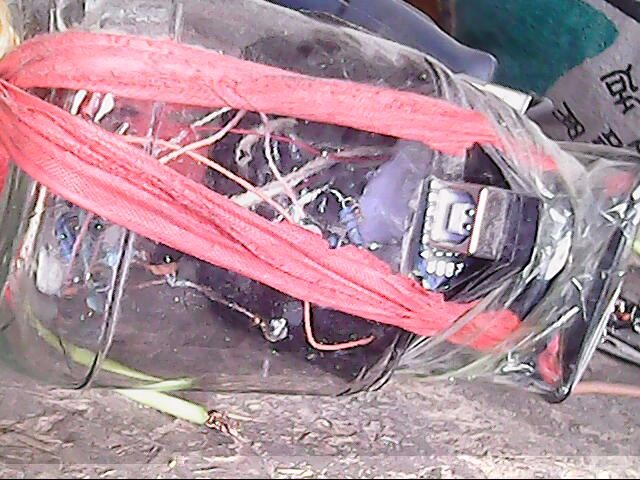

先看看我做的JLINKOB，完全飞线做的，家里穷没钱买板子。
两个都是JLINKOB，STM32核心的ARM仿真器，用一个调试另一个，研究下他那个BOOT怎么工作的，然后自己写了一个代替原来那个BOOT的程序。
插上已经可以更新固件了，不过这个很功能简单，就是把原来固件CRC计算后的数据和更新缓存空间里面CRC计算后的数据比较，不一样就更新固件。高手别笑话啊，很简单的东西。
用GNU ARM汇编写的，比原来的小很多。
.thumb .syntax unified .section .data .equ STACKINIT, 0x20005000 yjmwxwx: .ascii "jlink ob boot 2017-11-19 yjmwxwx" .section .text _xiangliangbiao: .word STACKINIT .word _start + 1 .word _nmi_handler + 1 .word _hard_fault + 1 .word _memory_fault + 1 .word _bus_fault + 1 .word _usage_fault + 1 _start: cpsid i sub sp, sp, # 0x5000 ldr r0, = yjmwxwx str r0, [sp] add sp, sp, # 0x5000 ldr r0, = 0xffffffff ldr r1, = 0x8009c00 ldr r1, [r1] cmp r1, r0 bne _crcjisuan _daogujian: ldr r0, = 0xe000ed08 ldr r1, = 0x8004000 str r1, [r0] add r1, r1, # 4 ldr r1, [r1] cpsie i bx r1 _crcjisuan: ldr r0, = 0x8009c00 ldr r1, = 0x5bfe mov r6, # 0 movw r4, # 0x8408 _crcxunhuan: ldrb r5, [r0], # 1 eor r6, r6, r5 mov r2, # 8 _crcxunhuan1: mov r5, r6 lsrs r6, r6, # 1 tst r5, # 1 it ne eorne r6, r6, r4 subs r2, r2, # 1 bne _crcxunhuan1 subs r1, r1, # 1 bne _crcxunhuan ldr r0, = 0x800f7fe ldr r1, [r0] cmp r6, r1 bne _daogujian @ flsh解锁 ldr r0, = 0x40022000 ldr r1, = 0x45670123 str r1, [r0, # 0x04] ldr r1, = 0xcdef89ab str r1, [r0, # 0x04] @擦除23页 mov r5, # 23 ldr r4, = 0x8004000 movw r8, # 0x400 _flashmang: ldr r2, [r0, # 0x0c] lsls r2, r2, # 31 bmi _flashmang mov r1, # 2 str r1, [r0, # 0x10] str r4, [r0, # 0x14] mov r1, # 0x42 str r1, [r0, # 0x10] add r4, r4, r8 subs r5, # 1 bne _flashmang @写FLASH ldr r8, = 0x8004000 ldr r4, = 0x8009c00 mov r5, # 0 movw r6, # 0x1700 _flashmang1: ldr r2, [r0, # 0x0c] lsls r2, r2, # 31 bmi _flashmang1 mov r1, # 1 str r1, [r0, # 0x10] ldrh r3, [r4, r5] strh r3, [r8, r5] add r5, r5, # 2 _flashmang2: ldr r2, [r0, # 0x0c] lsls r2, r2, # 31 bmi _flashmang2 ldrh r3, [r4, r5] strh r3, [r8, r5] add r5, r5, # 2 subs r6, r6, # 1 bne _flashmang1 _flashmang3: ldr r2, [r0, # 0x0c] lsls r2, r2, # 31 bmi _flashmang3 mov r1, # 2 str r1, [r0, # 0x10] ldr r3, = 0x8009c00 @ 擦去更新的一页 str r3, [r0, # 0x14] mov r1, # 0x42 str r1, [r0, # 0x10] _flashmang4: ldr r2, [r0, # 0x0c] lsls r2, r2, # 31 bmi _flashmang4 mov r1, # 0x80 str r1, [r0] @flsh上锁 ldr r0, = 0xe000ed0c ldr r1, = 0x05fa0004 str r1, [r0] @复位 _nmi_handler: bx lr _hard_fault: bx lr _memory_fault: bx lr _bus_fault: bx lr _usage_fault: bx lr
插上已经可以更新固件了，不过这个很功能简单，就是把原来固件CRC计算后的数据和更新缓存空间里面CRC计算后的数据比较，不一样就更新固件。高手别笑话啊，很简单的东西。
[培训]内核驱动高级班，冲击BAT一流互联网大厂工作，每周日13:00-18:00直播授课
|
|
|---|---|
|
|
在贴点逆向时候简单过程

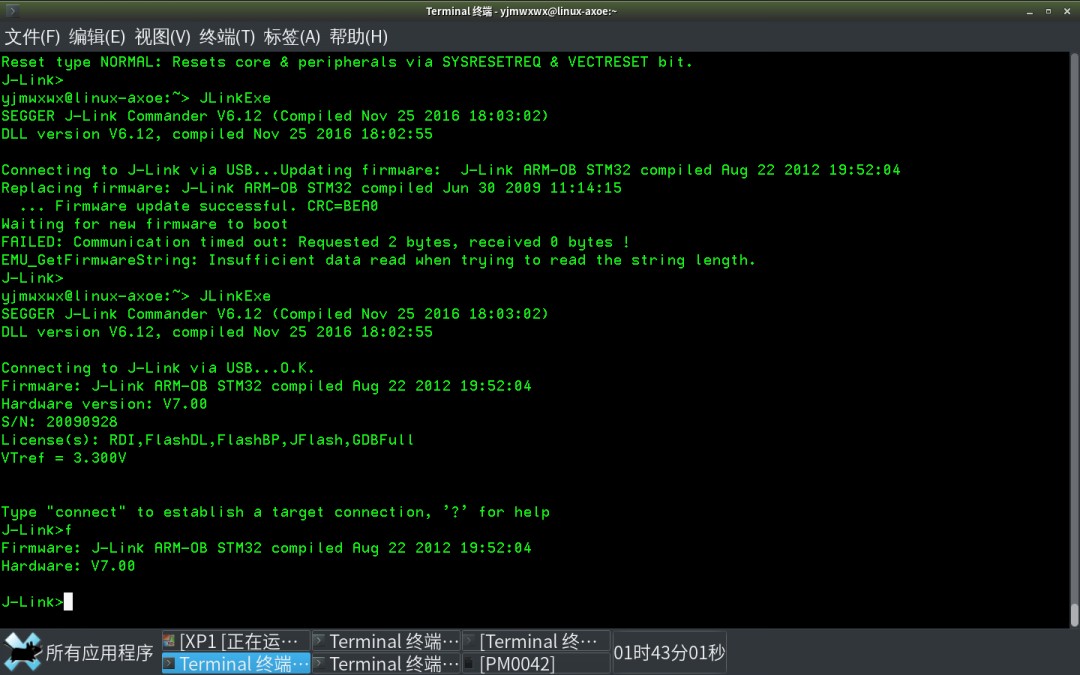

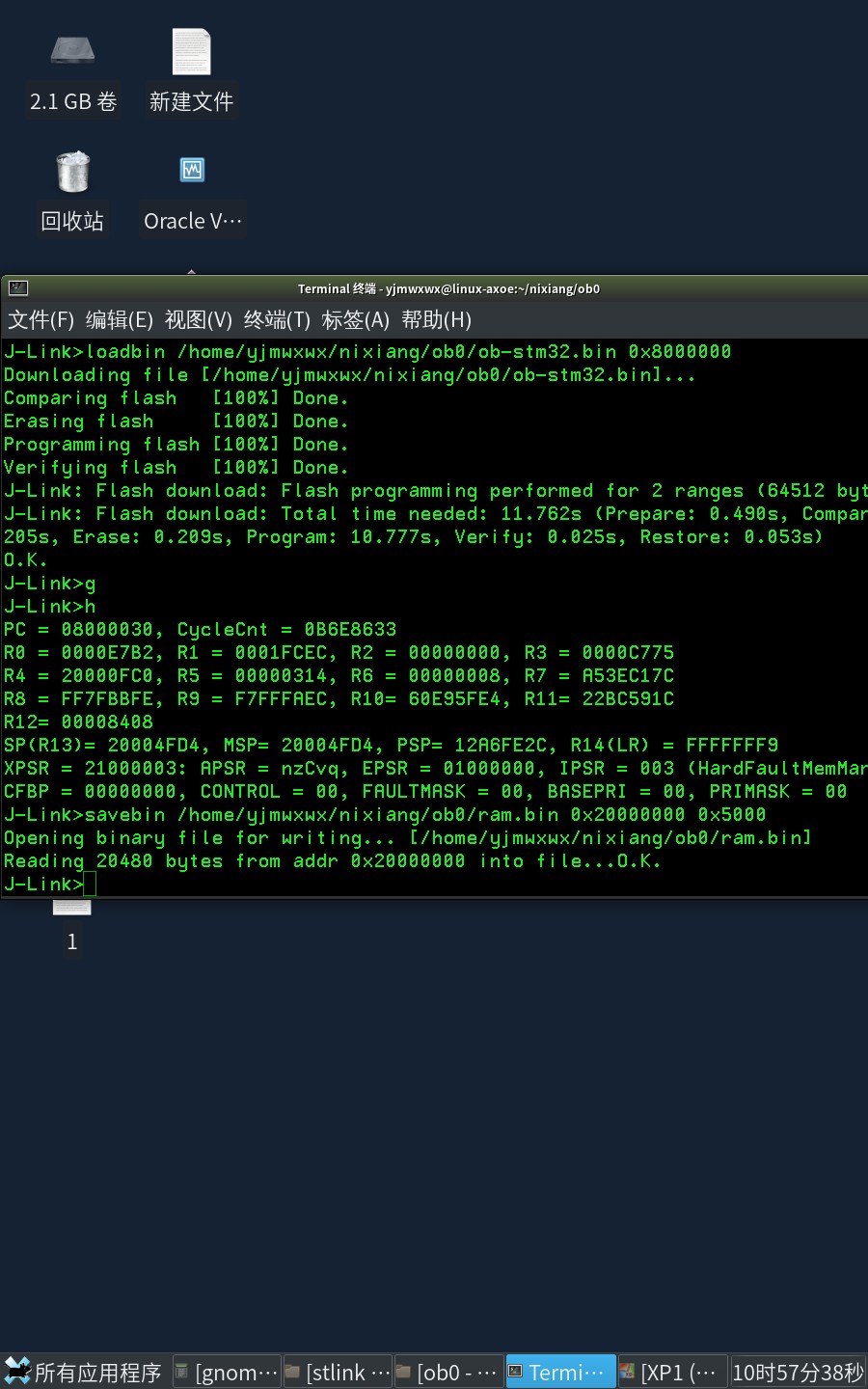

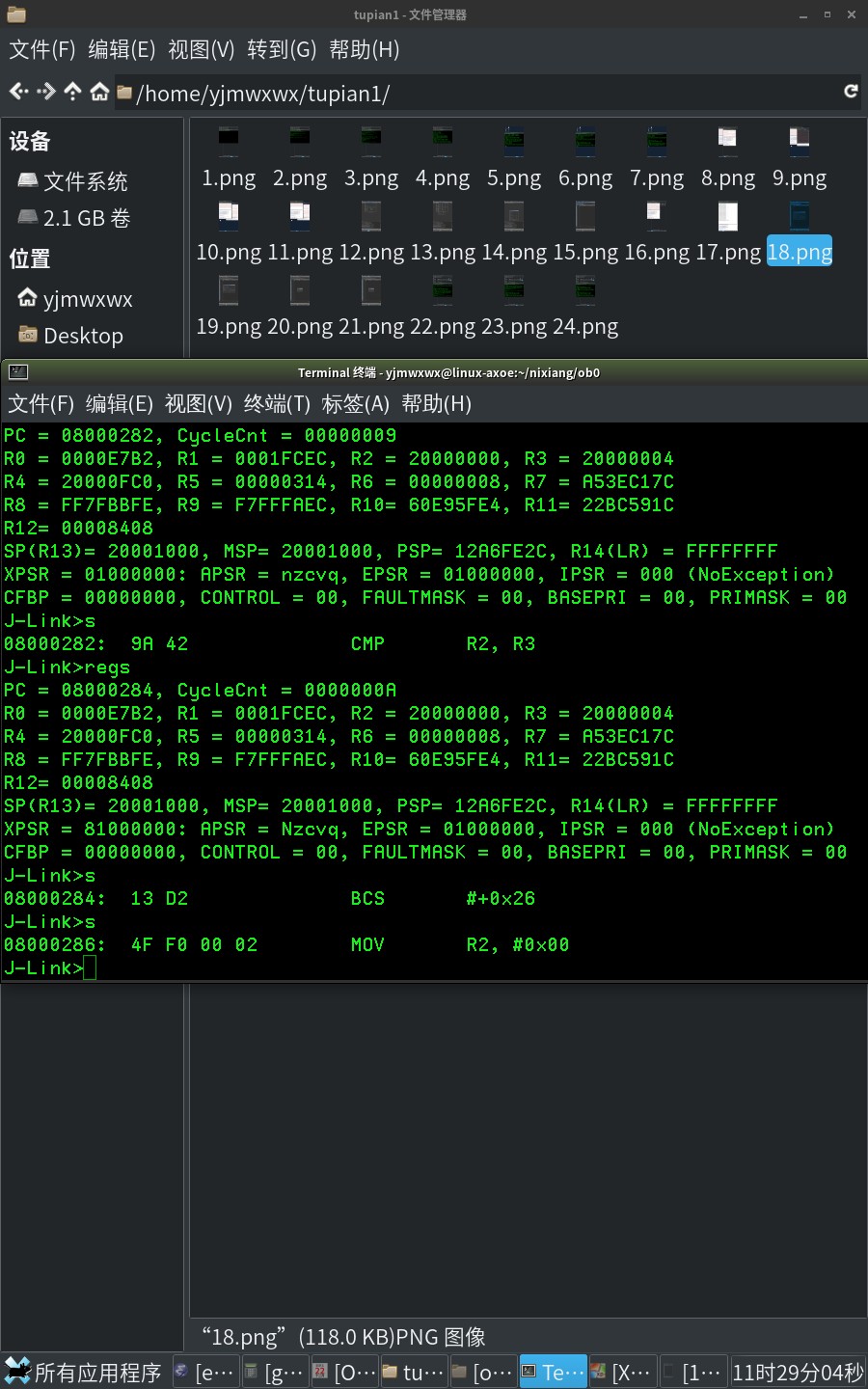

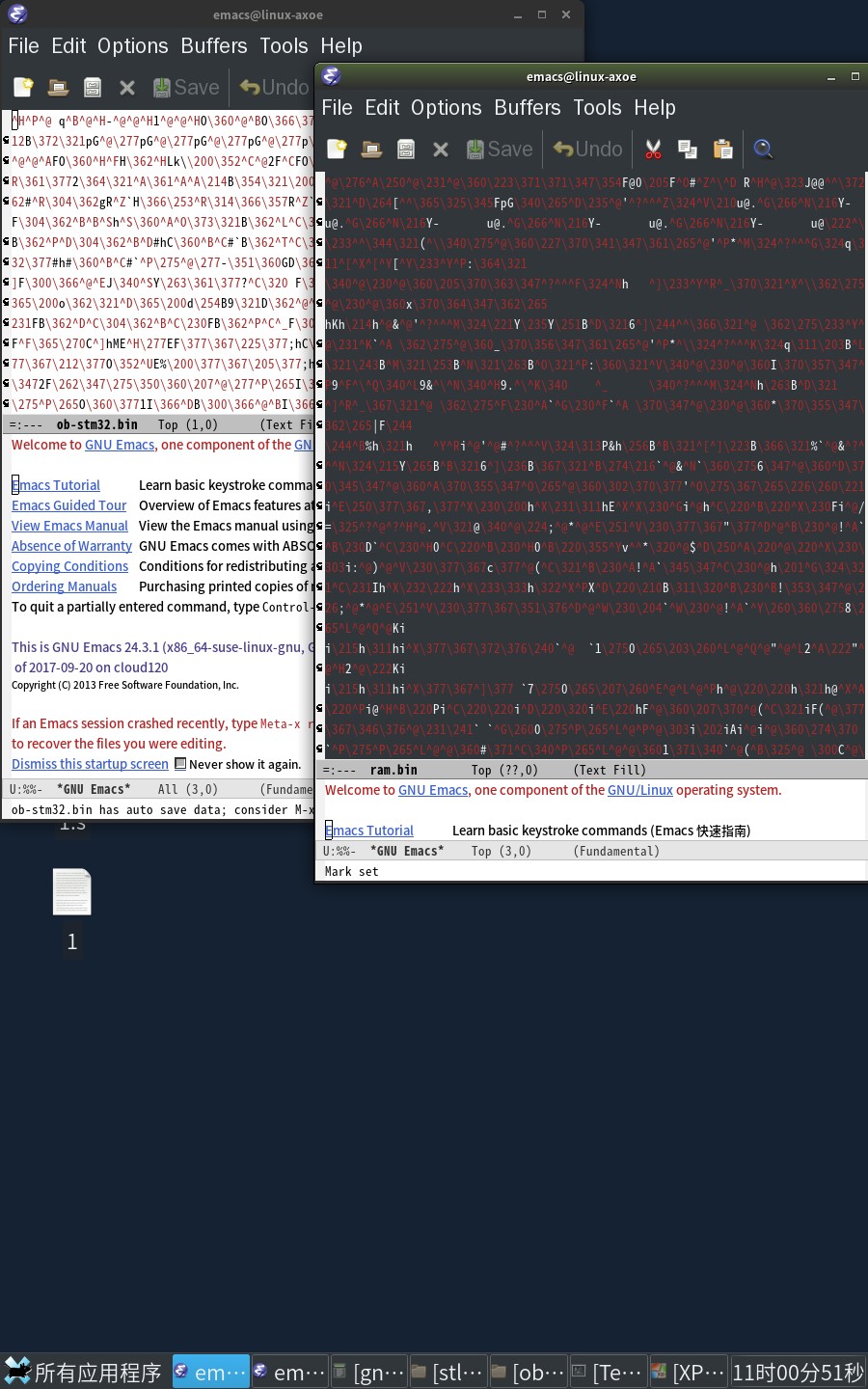

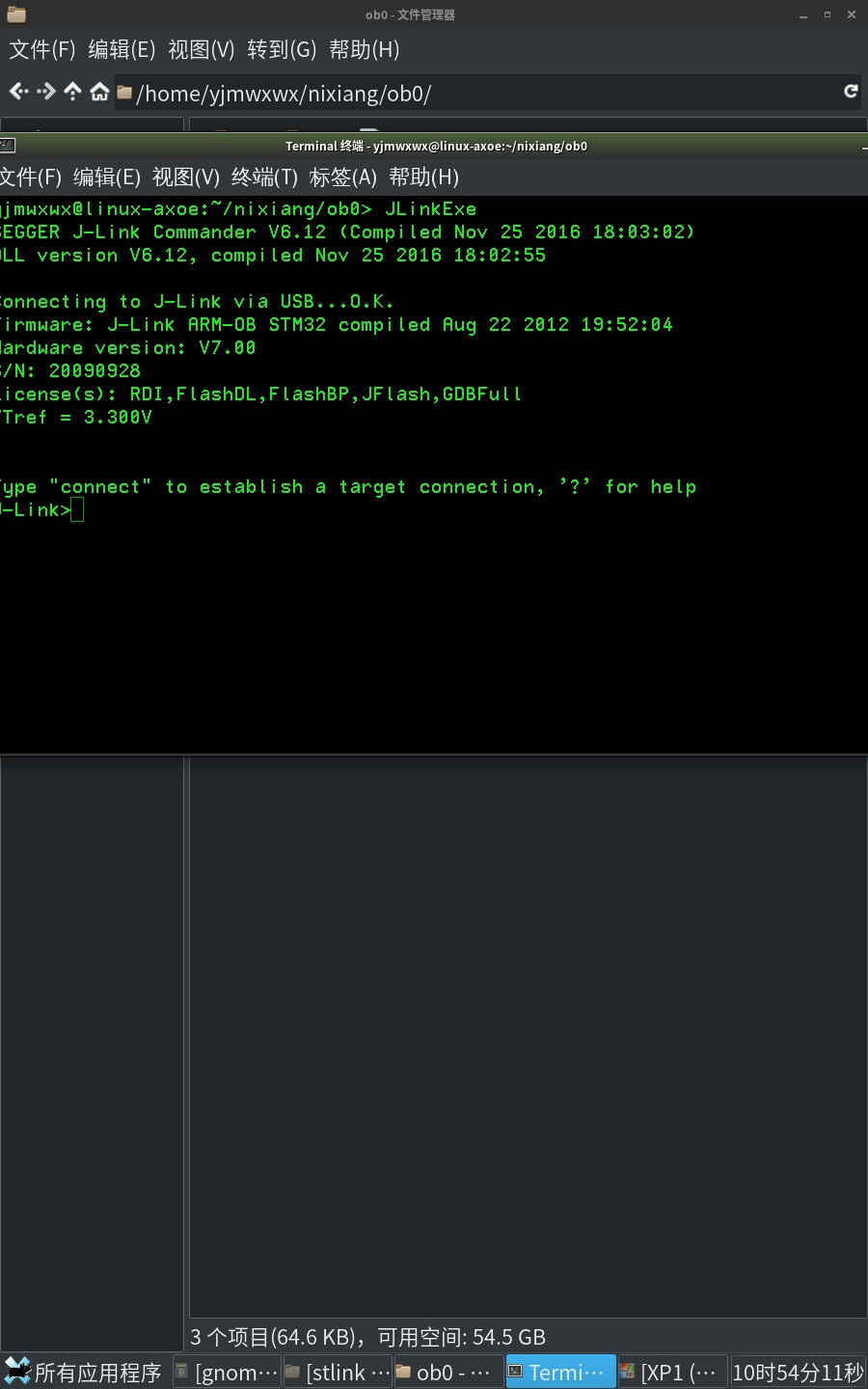

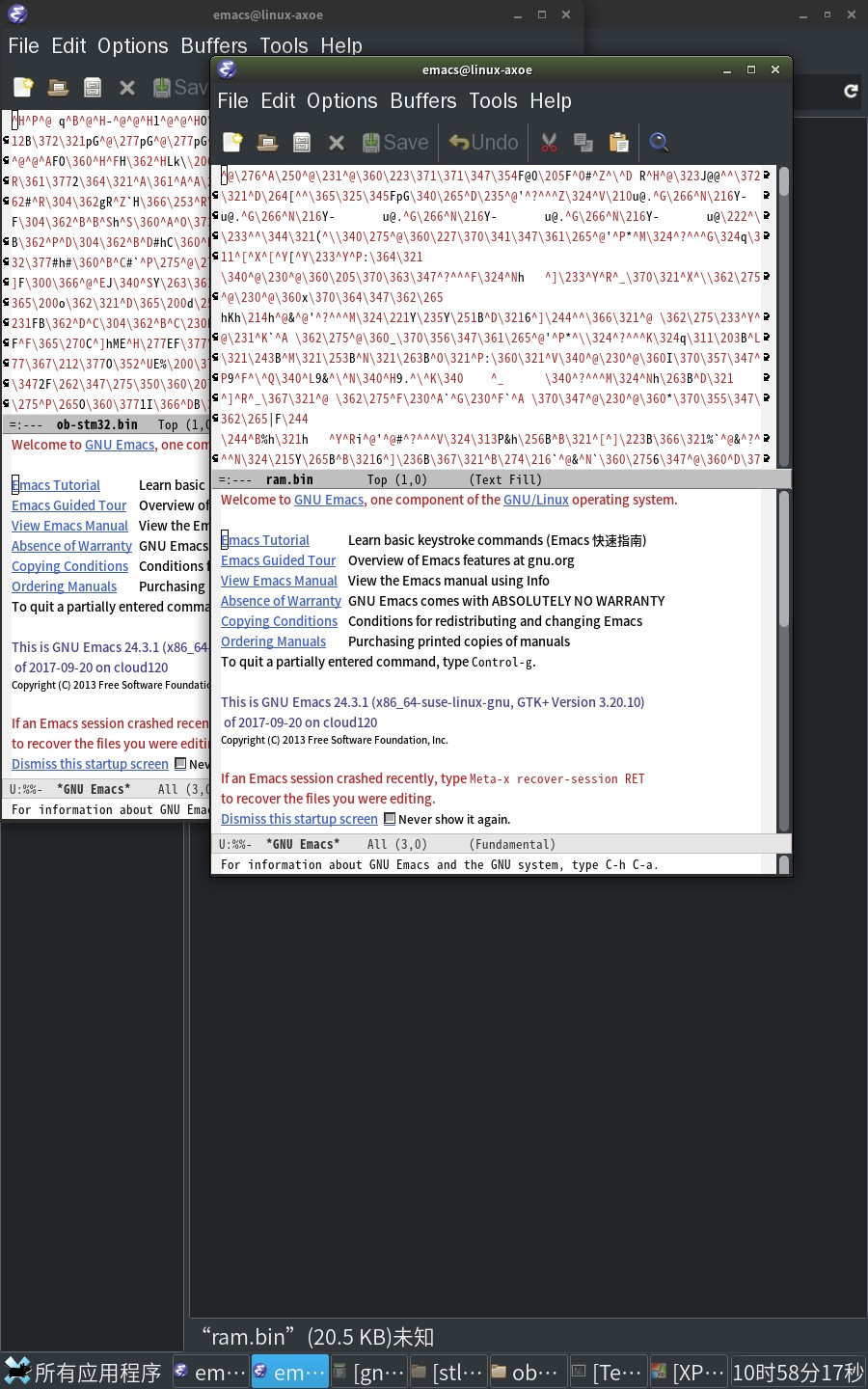

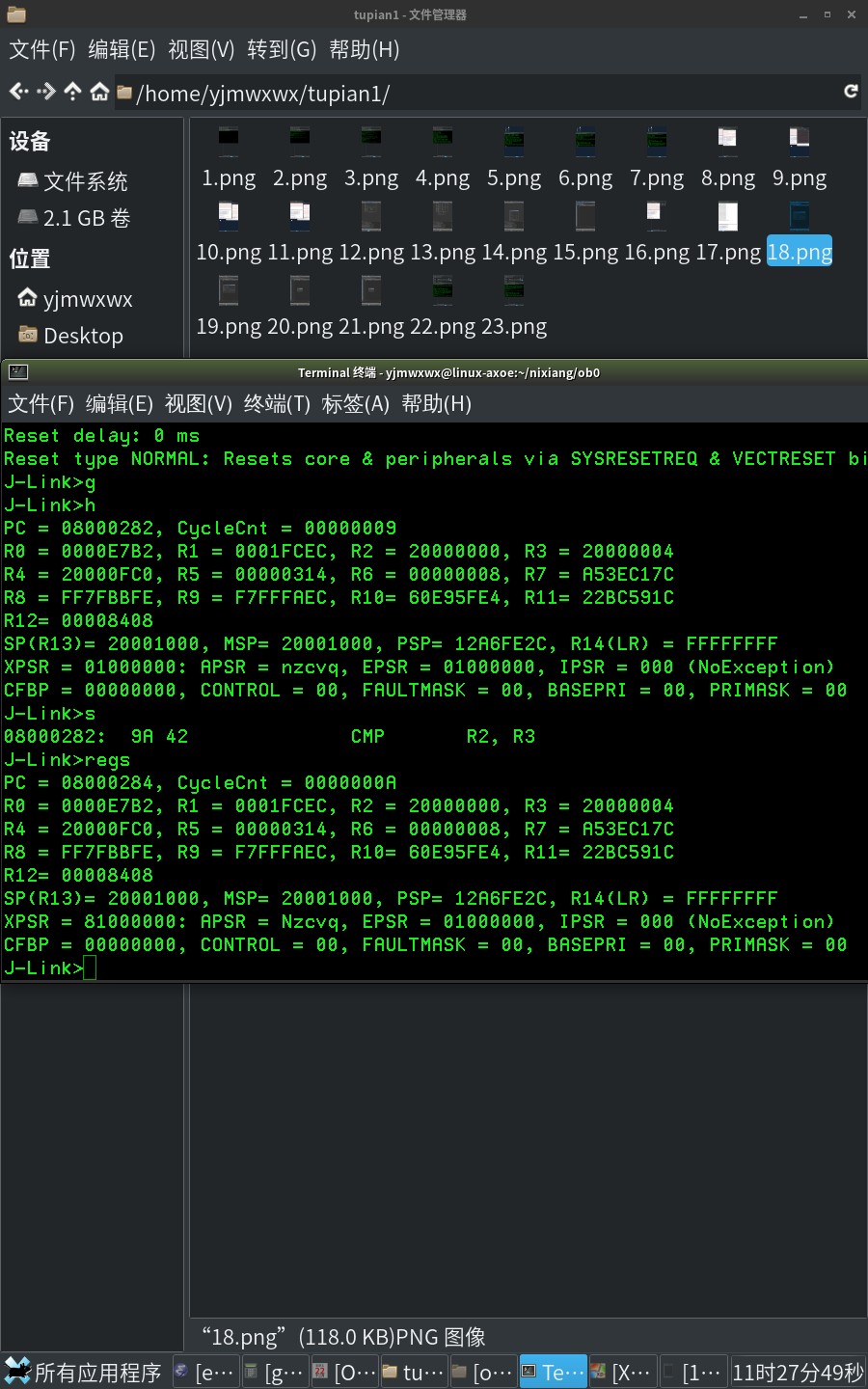

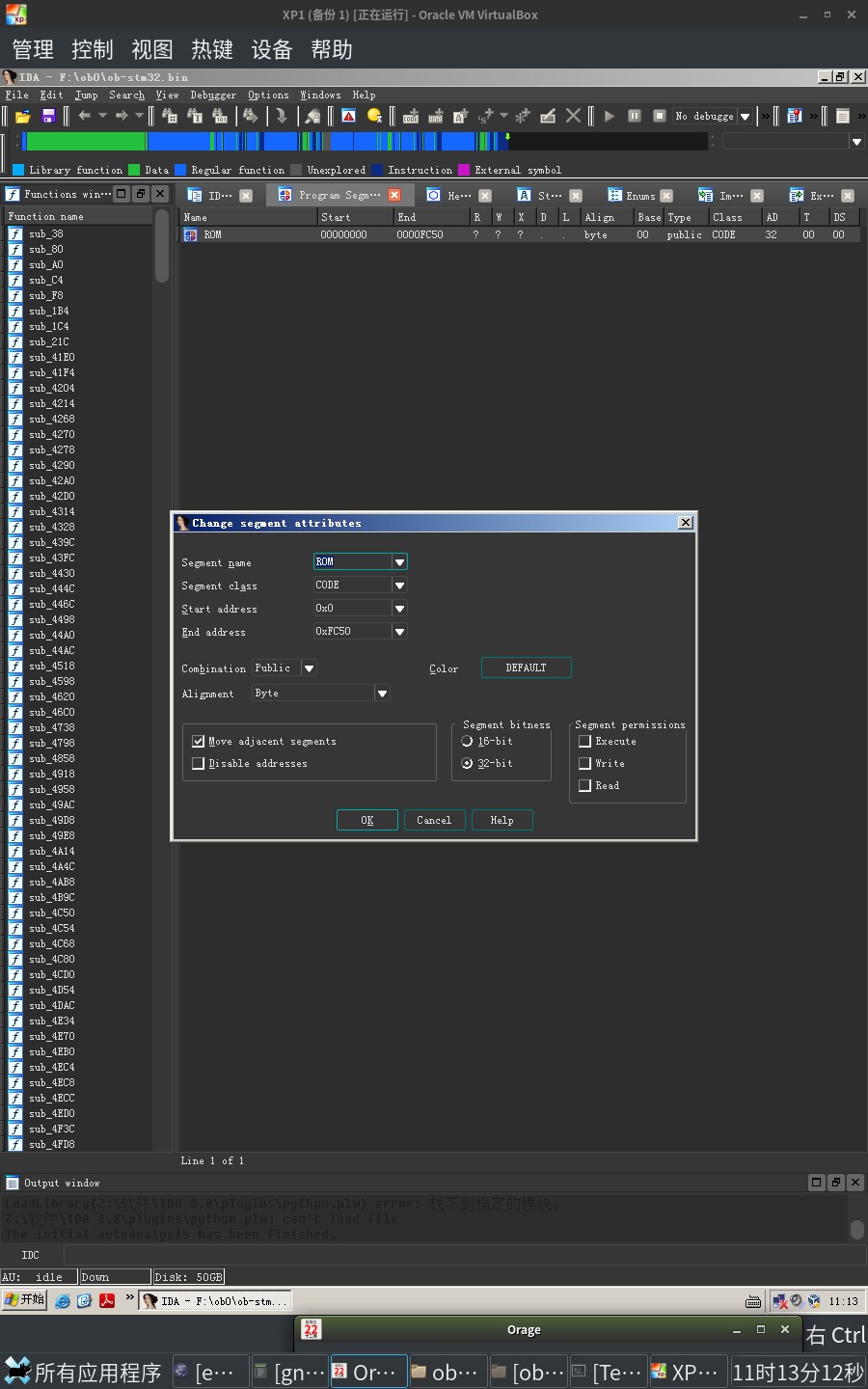

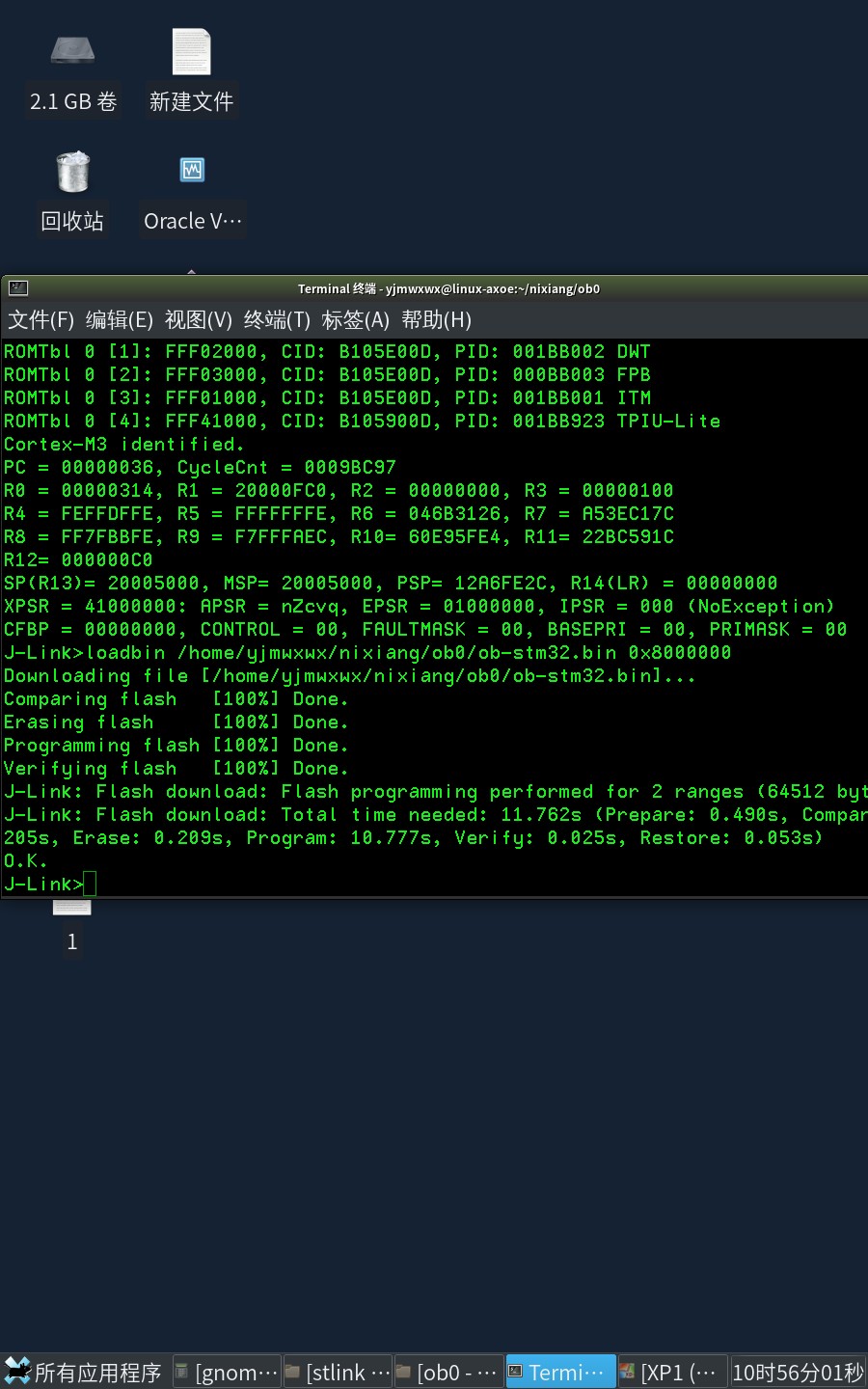

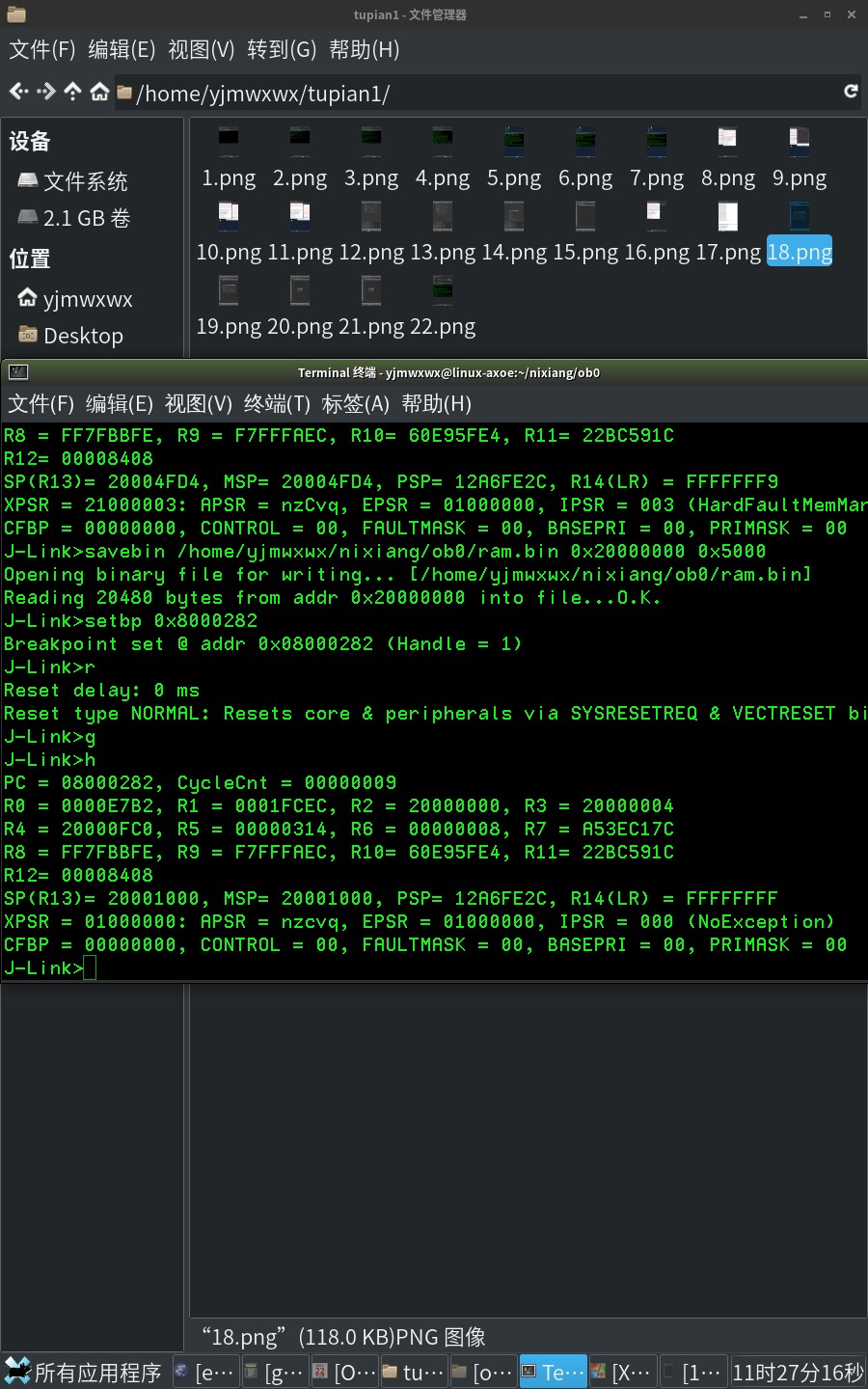

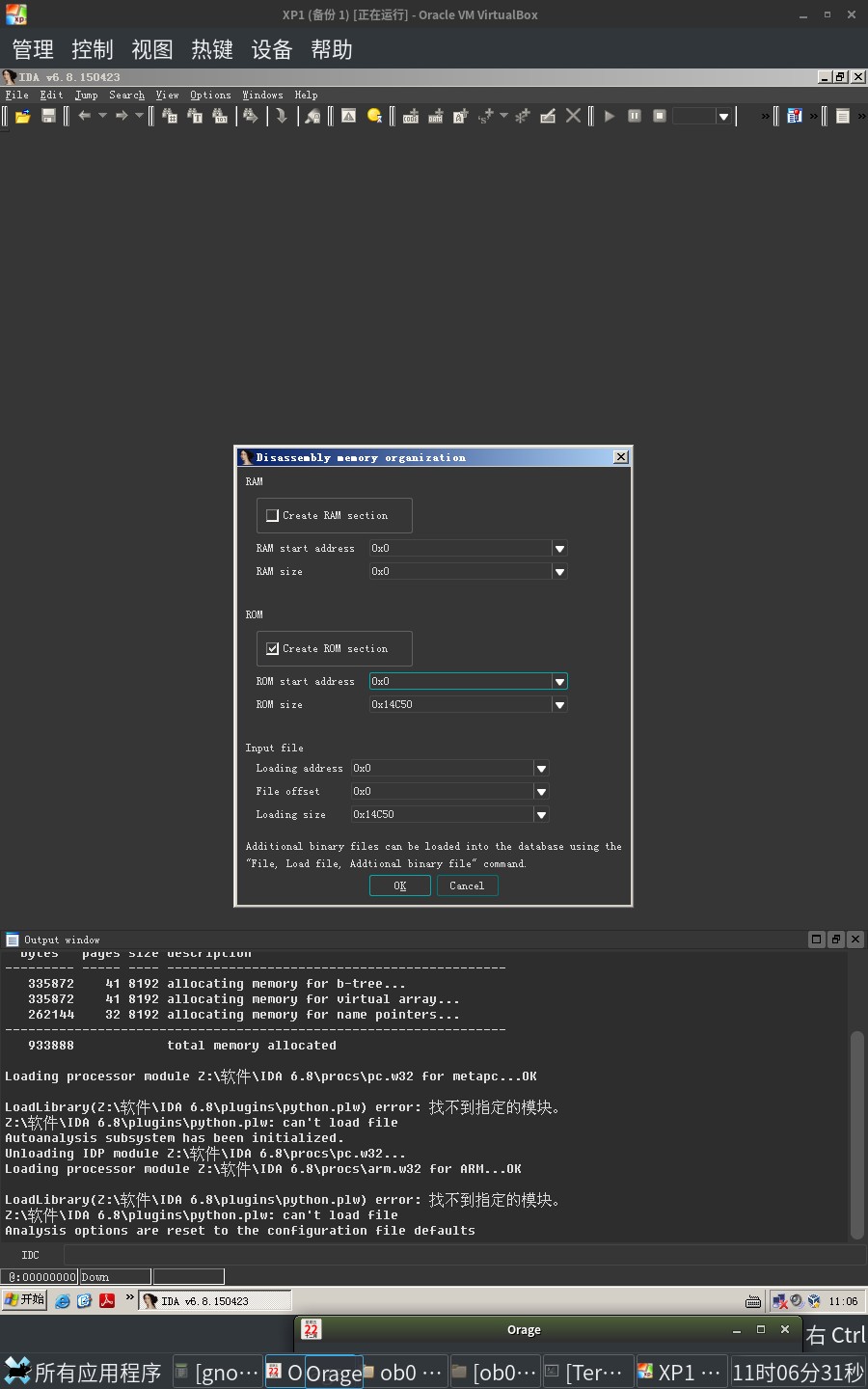

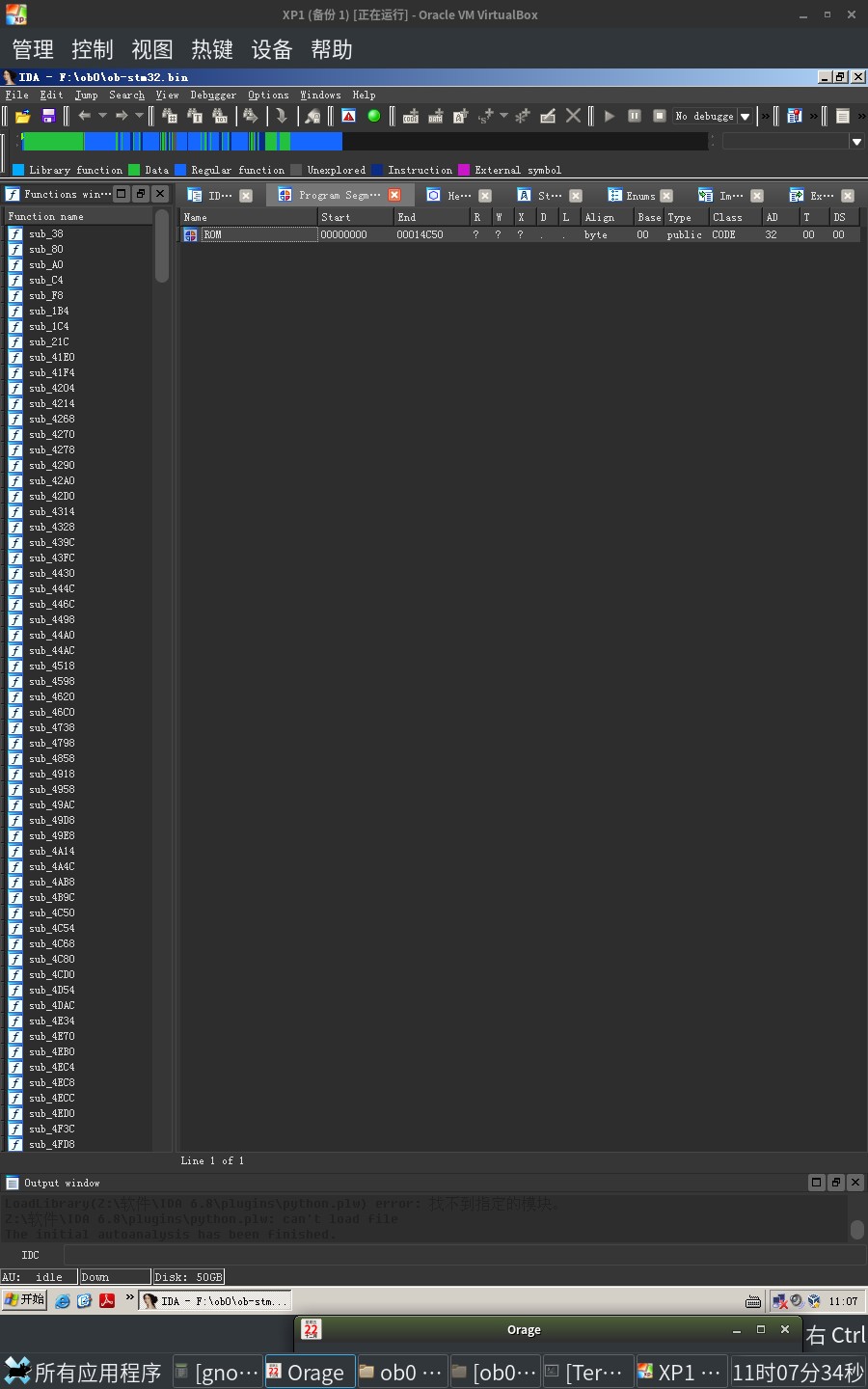

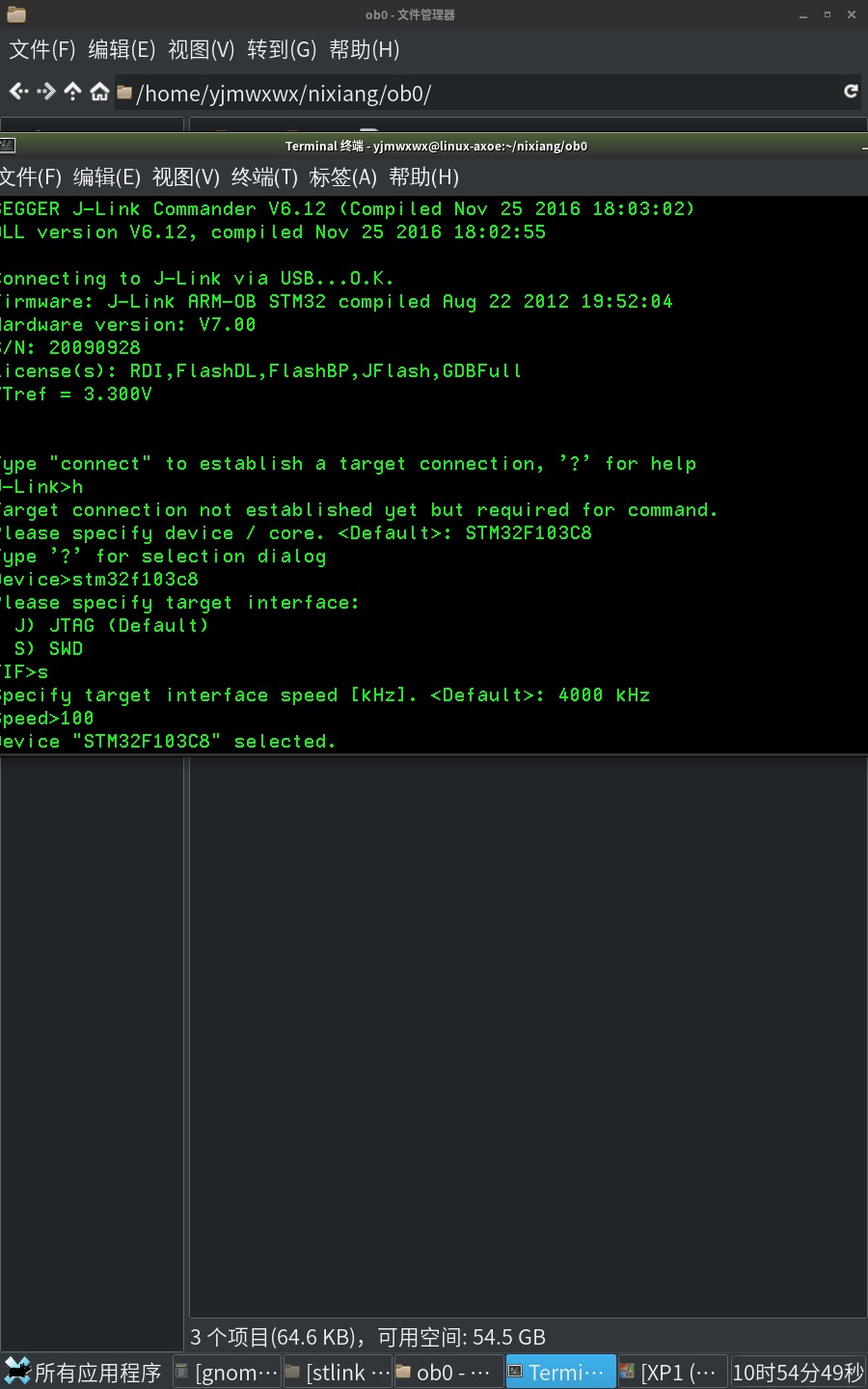

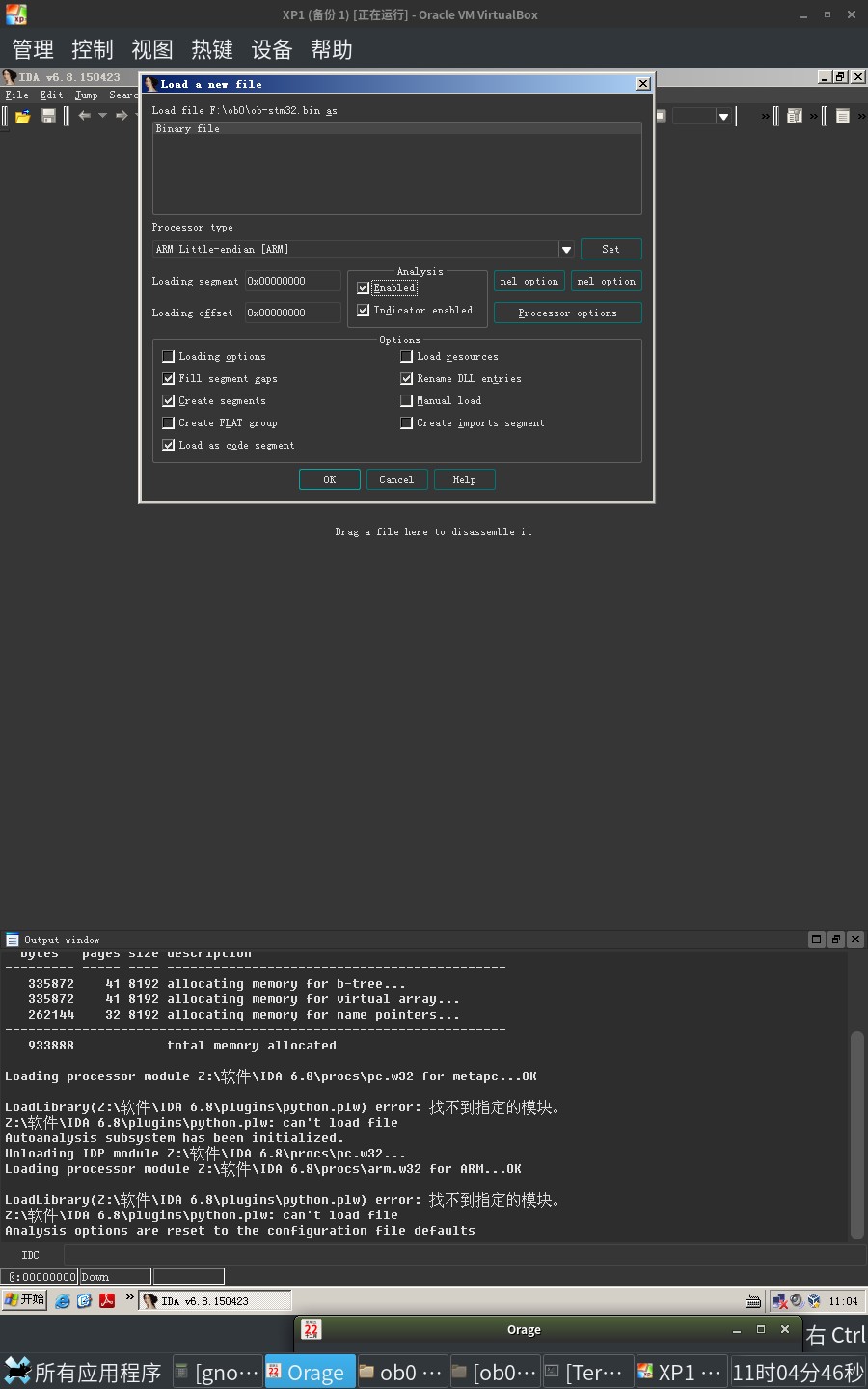

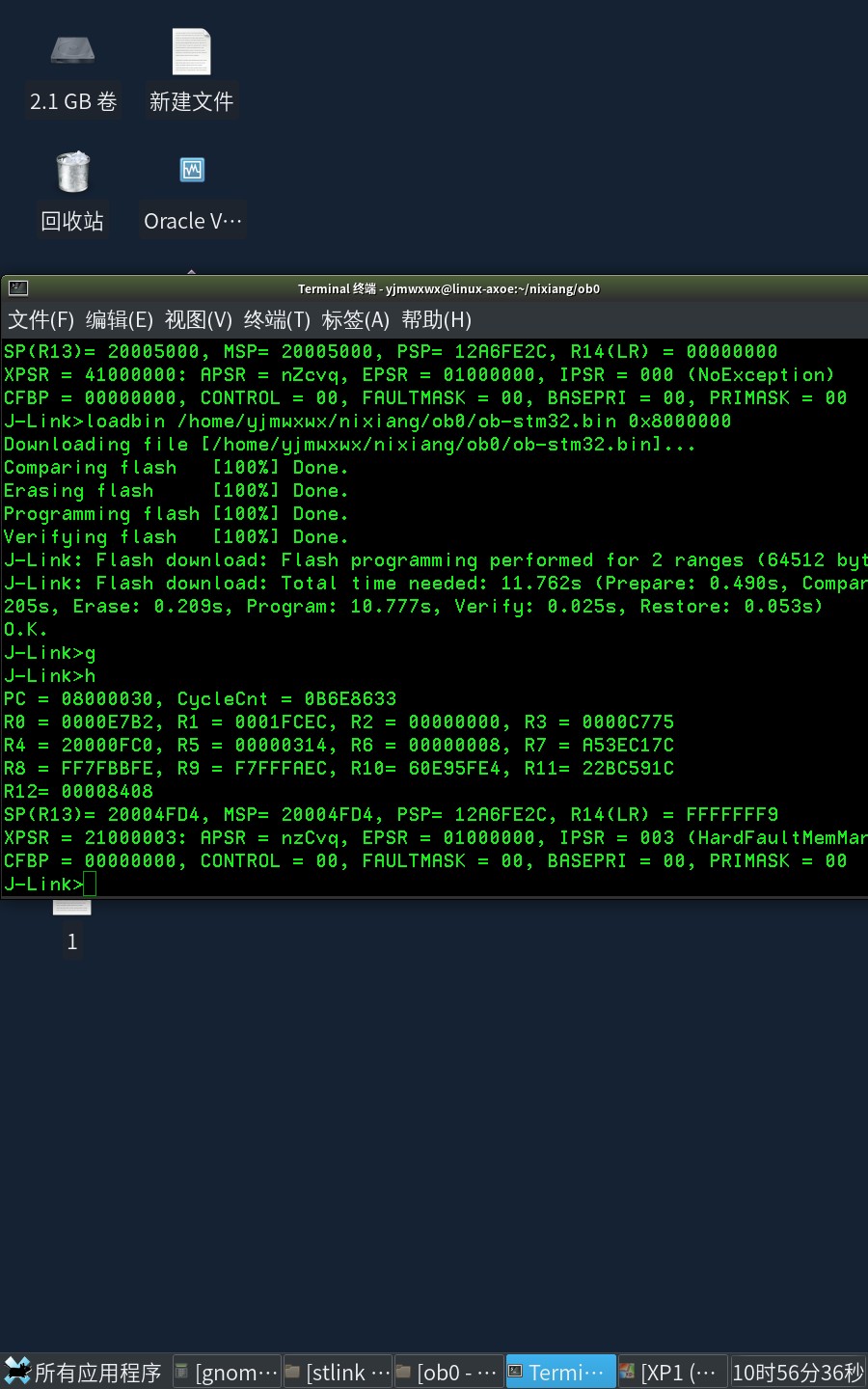

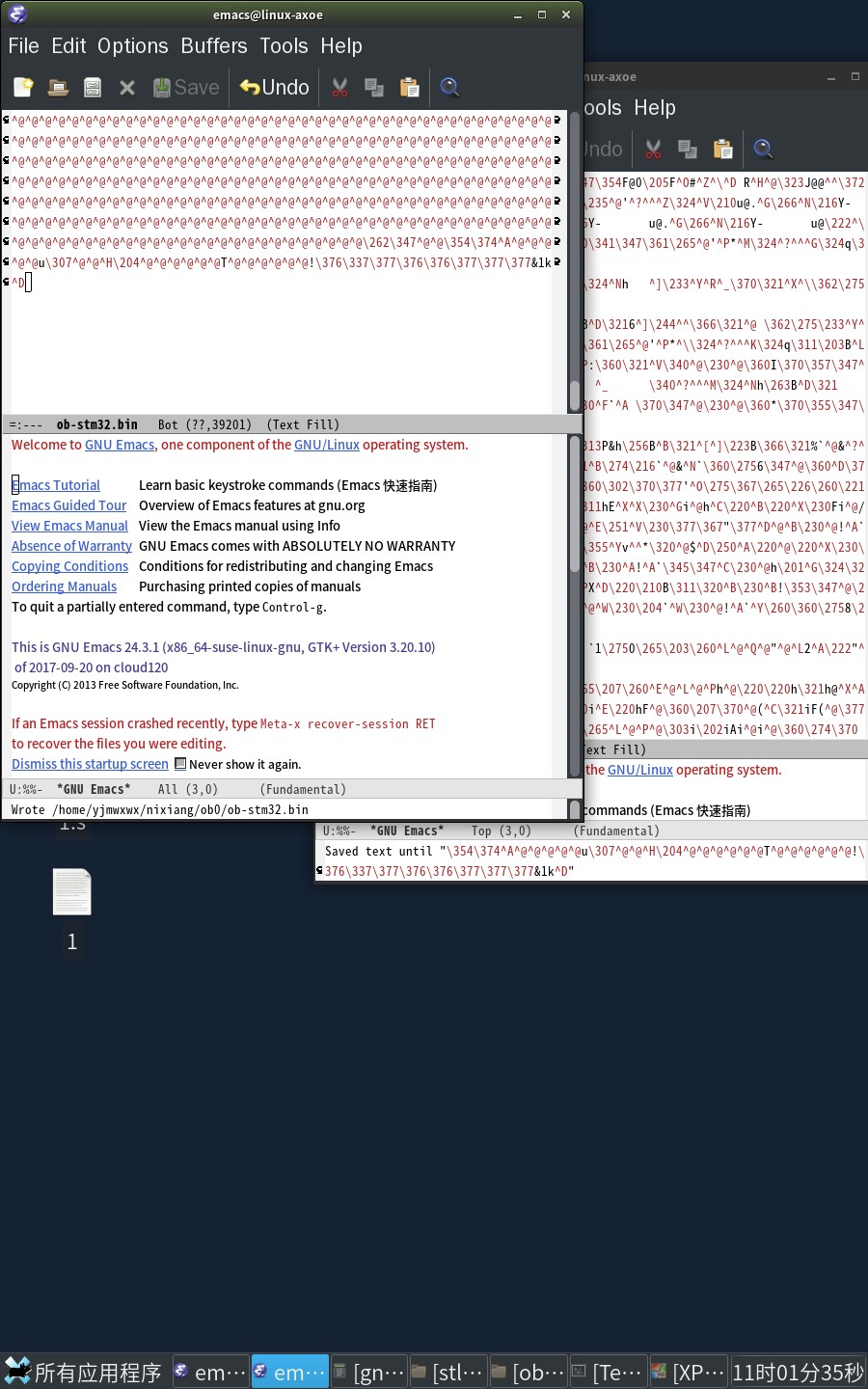

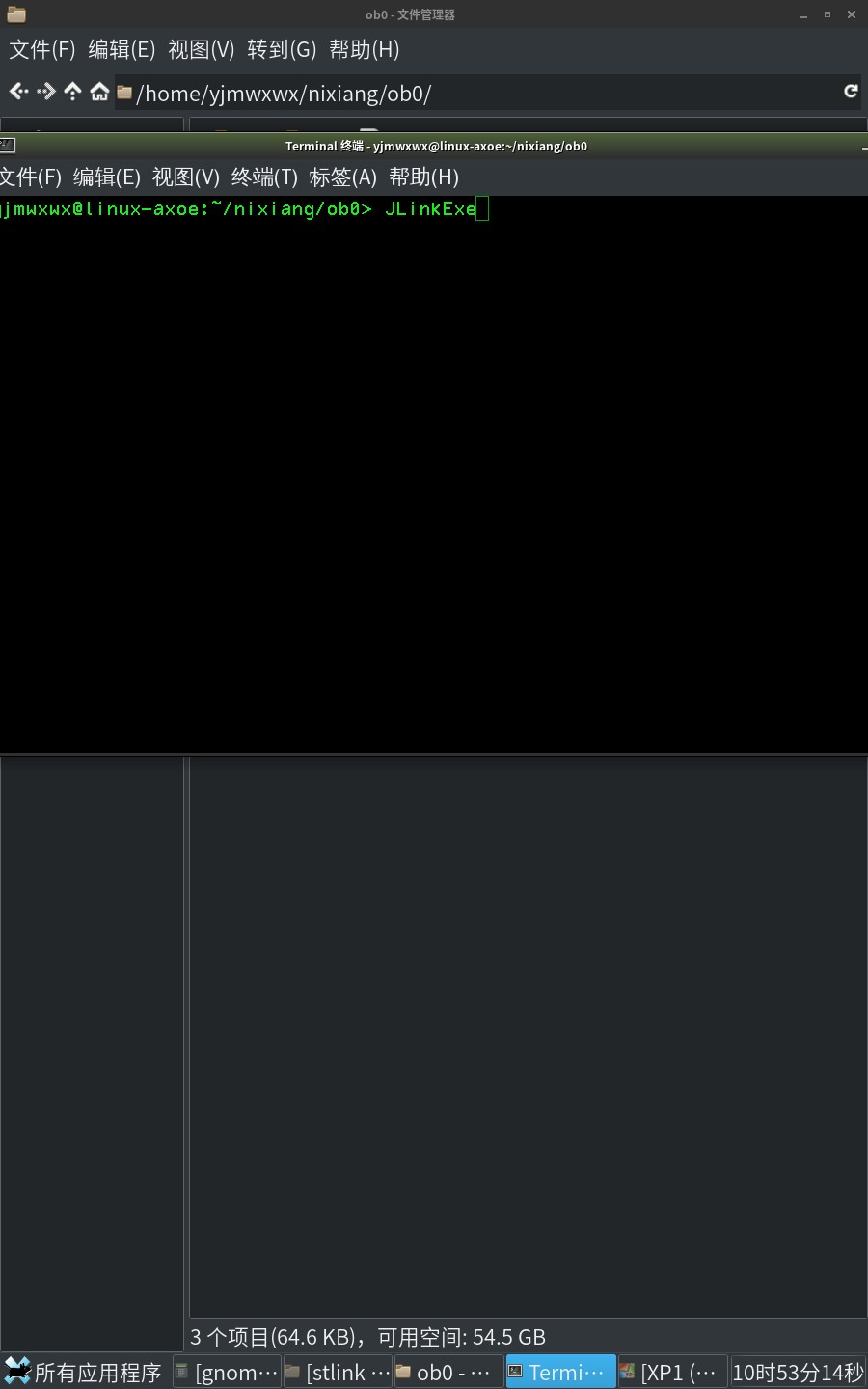

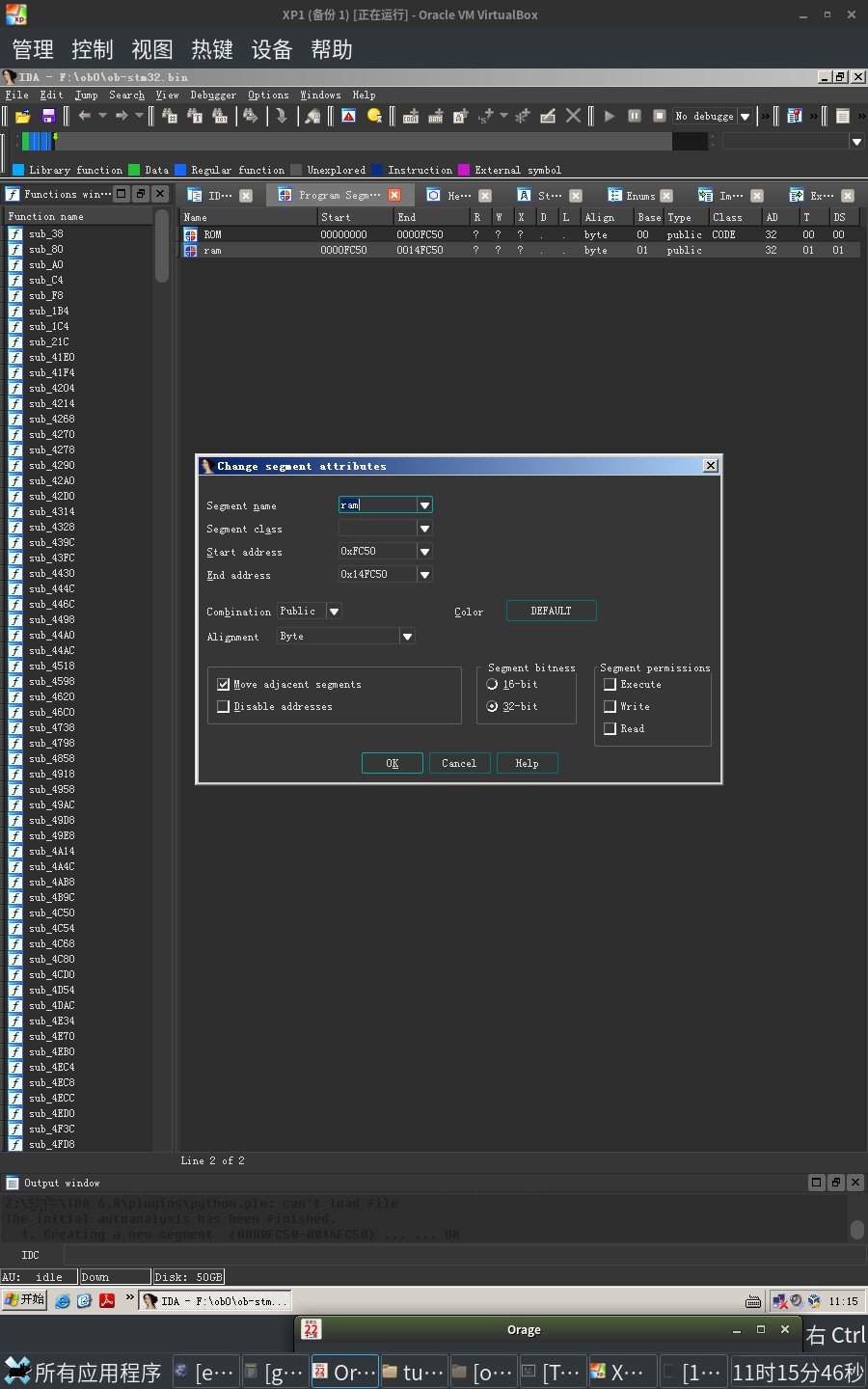

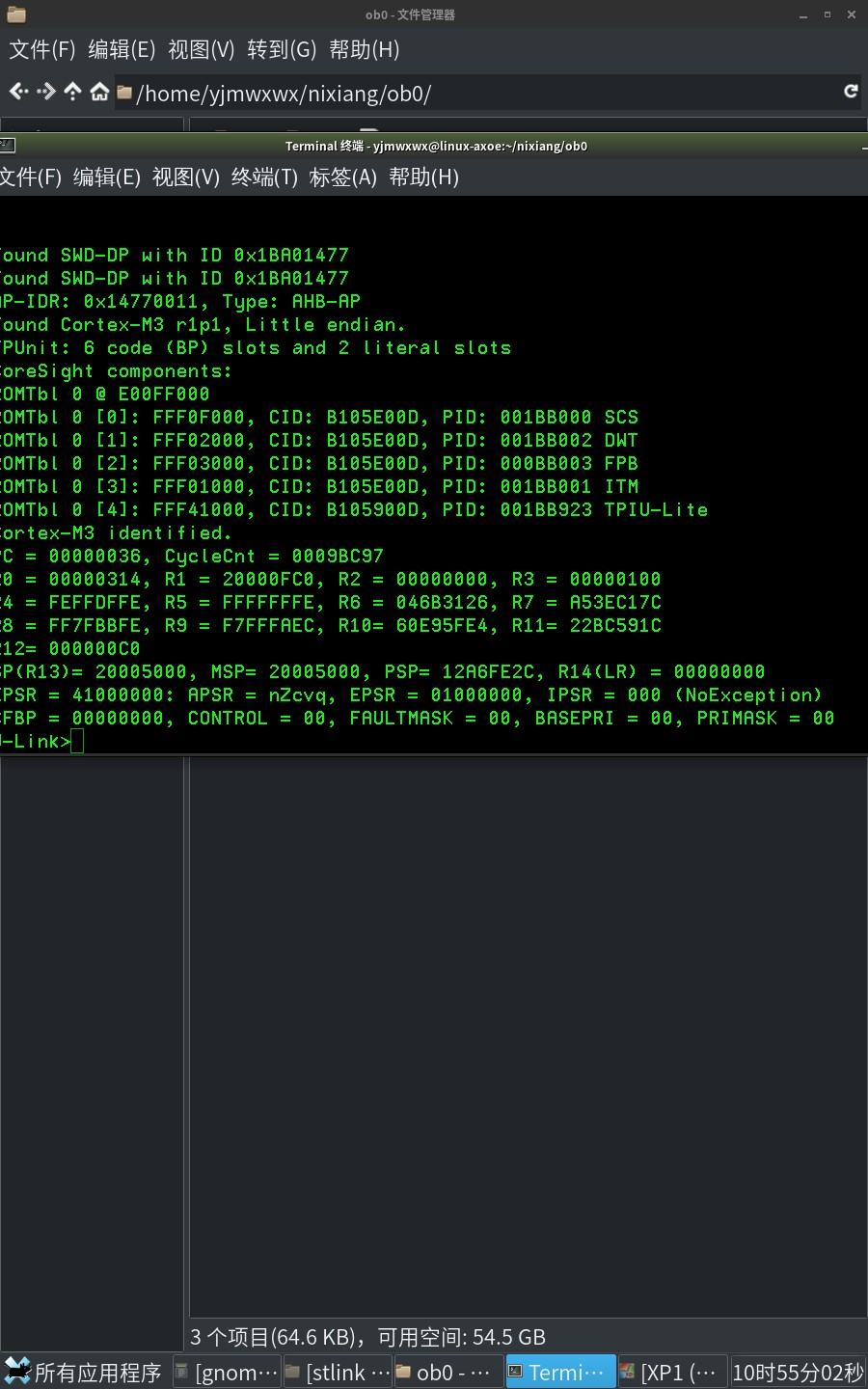

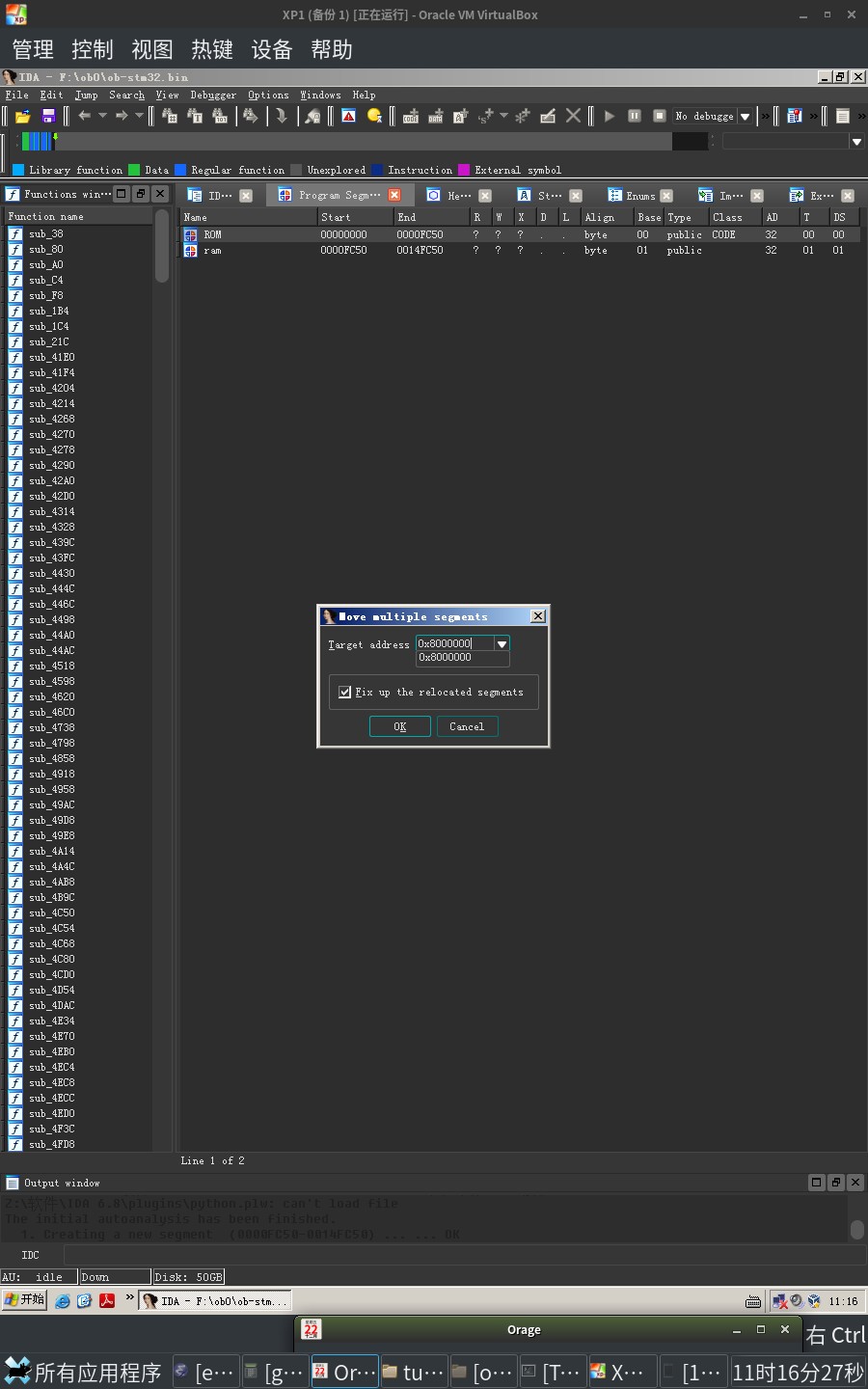

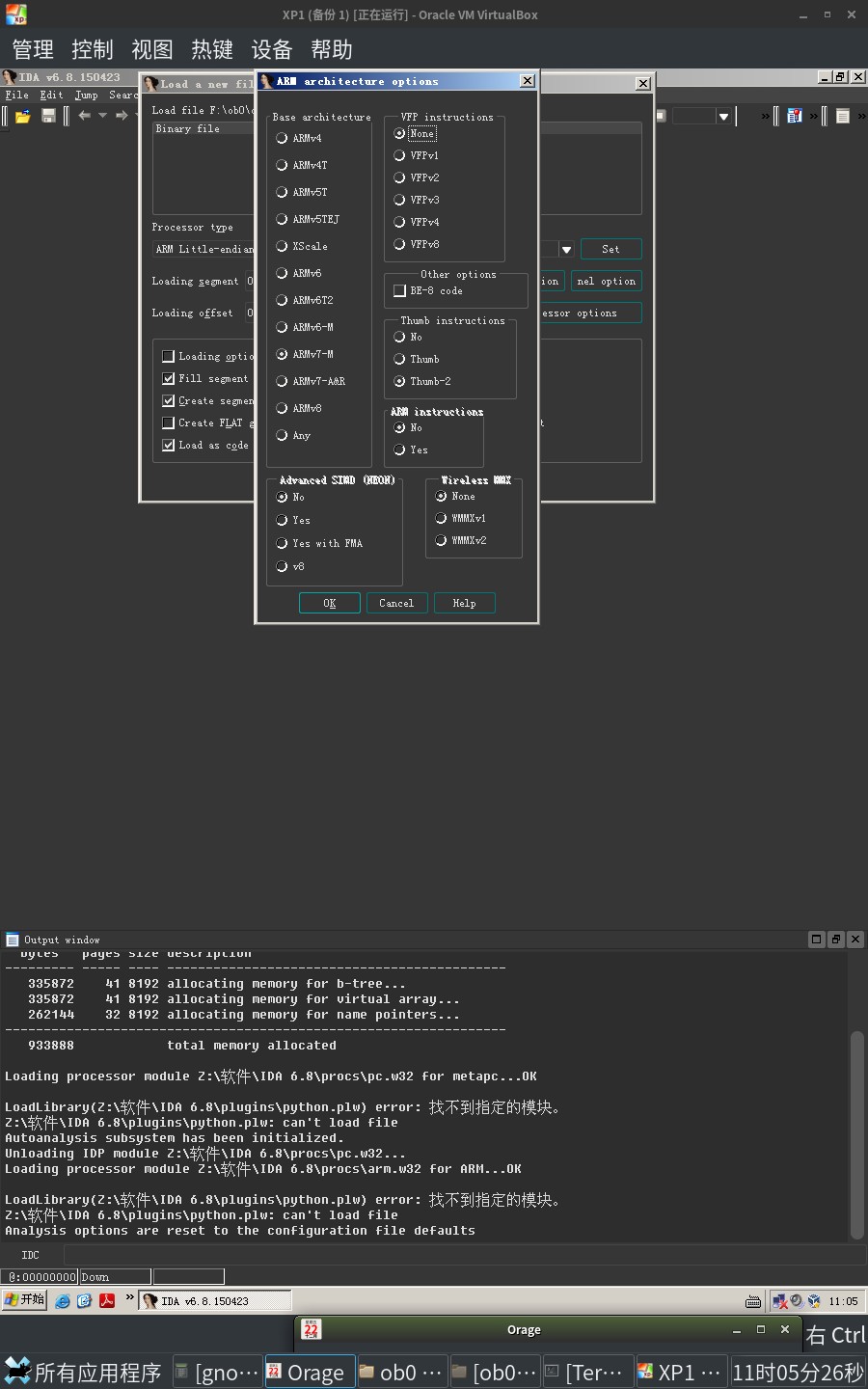

打开JLINK官方的那个命令行调试器     到这里已经成功连接上目标板子了 接下来把下载的固件烧写到自己的板子，固件是原来别人从官方DLL文件里截取出来的，固件是无法通过普通手段从芯片里读出来的，因为有读保护。 把  运行程序后再停止  下面读出内存  用EMACS打开FLASH和RAM的bin文件  下面复制ram.bin里的数据  把stm32.bin拉到最后面  把RAM的粘帖到FLASH的并且保存  用IDA打开    设置ROM的地址范围  查看原来固件看到地址到0XFC50  下面就把ROM改成0到0XFC50  接着添加一个RAM的，设置地址0XFC50到0X14C50  设置ROM偏移0X8000000  设置RAM偏移0X20000000  示范下JLINK官方那个调试工具 BGS前面设置一个断点，命令setbp 0x8000282  单步执行一下可以看到R2和R3比较   我学STM32都是用GNU ARM汇编写的程序，这个调试器很熟悉，虽然简单整个分析过程就是单步执行一条一条跟踪看干了什么。 我水平菜，不会像大神那样看F5后的C代码就能看懂。 我分析只能靠硬件仿真慢慢看汇编，也就汇编比较精通，但是只会汇编根本不如人家看F5后的快，所以竞争失败，只免费给别人破解过几个序列号保护的，一分钱没挣到。 分享出来方便没入门的参考参考。 反汇编后的代码我也可以放到KEIL重新编译了，这个很简单不知道有没有人需要？
|
|
|

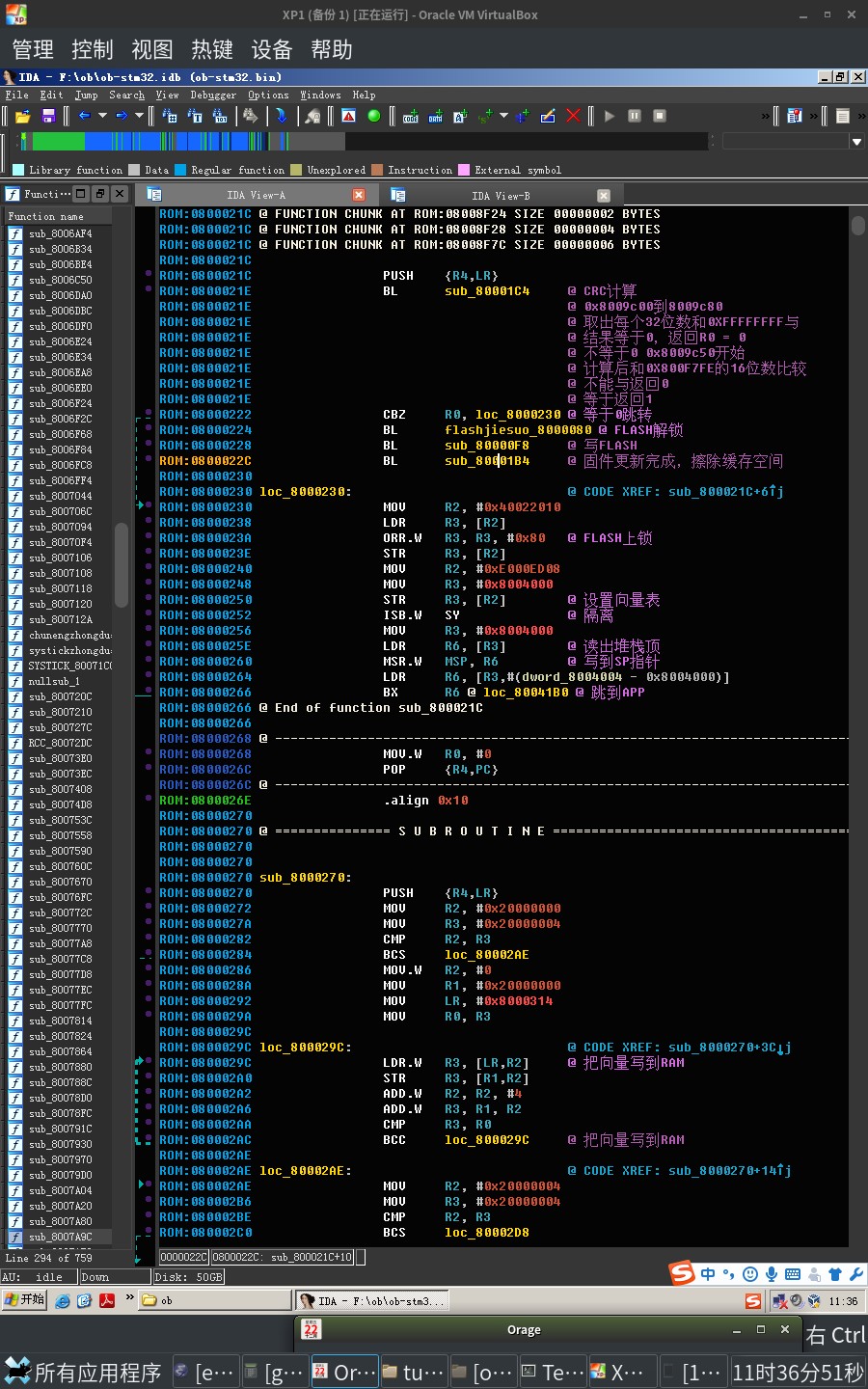

  注释出具体的函数功能
|
|
|
